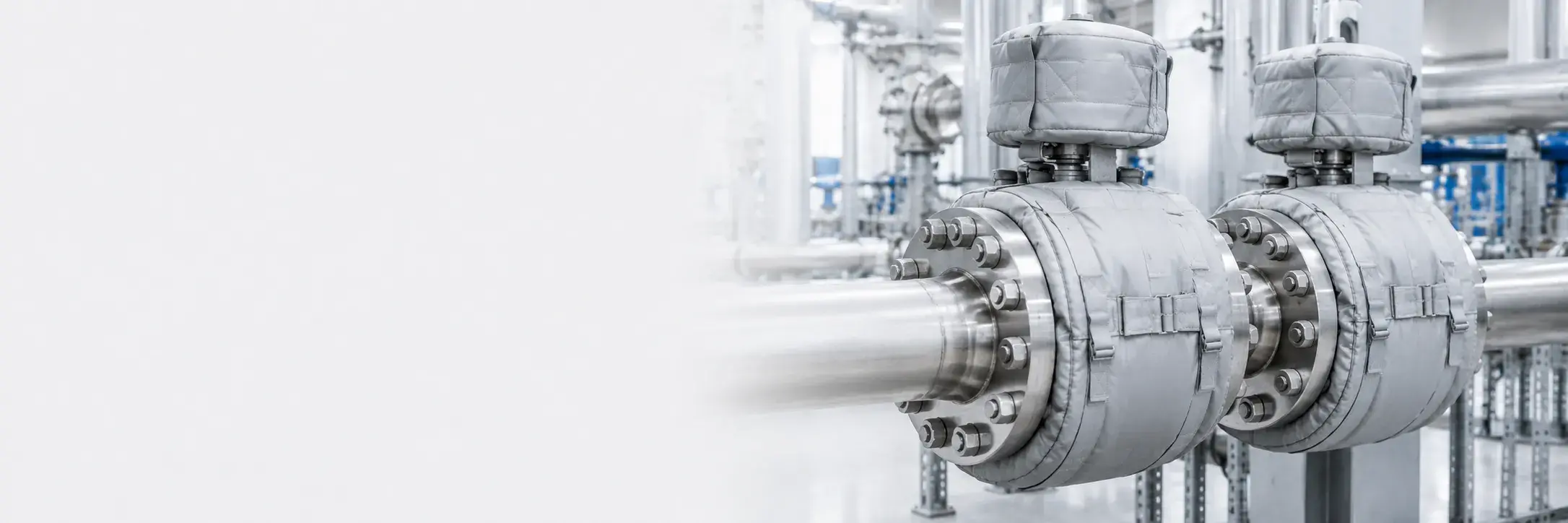

Съемные защитные кожухи Бекор КЗХ и КЗТТ для фланцевых и других разъемных соединений трубопроводов. Они закрывают соединение по периметру и помогают ограничить разбрызгивание рабочей среды при нарушении герметичности. Материал выбирается по температуре, химическому составу среды, диаметру и типу узла.
Получить расчетВ каталоге представлены три основные серии: КЗХ-СТ-ФТ из стеклоткани с фторопластовым покрытием, КЗХ-СТ-ПВХ из ткани на основе ПВХ и КЗТТ из полипропилена. Для каждой серии сохранены типоразмеры по Ду и рабочие температурные диапазоны, опубликованные для этих исполнений.
Оцените материалы, качество пошива и удобство исполнения до оформления заказа. Бесплатно отправим тестовый образец термочехла без обязательств с вашей стороны.
Кожух создает съемный барьер вокруг потенциально опасного соединения и помогает направить возможную протечку в ограниченную зону. Он не устраняет неисправность фланца и не заменяет ремонт, но снижает риск направленного разбрызгивания до остановки и обслуживания системы.
Кожух закрывает зону фланцевого соединения и снижает риск прямого разбрызгивания жидкости.
Материал выбирается по составу среды: фторопластовая ткань, ПВХ или полипропилен.
Серия КЗХ-СТ-ФТ рассчитана на более высокий температурный диапазон, чем ПВХ и полипропиленовые исполнения.
Разъемная конструкция устанавливается вокруг готового соединения без его демонтажа.
Конструкция может направлять утечку вниз и позволяет визуально контролировать состояние соединения.
На старой странице представлены исполнения от Ду 15 до Ду 400.
КЗХ и КЗТТ выбирают по рабочей среде, температуре и геометрии соединения. После проверки этих параметров определяют материал кожуха, размер по Ду, способ стяжки и дополнительные элементы для контроля или отвода возможной протечки.
При нарушении герметичности фланца, муфты или другого разъемного узла жидкость может выходить направленной струей. Защитный кожух закрывает соединение гибкой оболочкой и помогает локализовать разбрызгивание рядом с узлом. Это особенно важно при работе с горячими, химически активными или загрязняющими средами. Кожух остается съемным, поэтому его можно снять для осмотра крепежа и уплотнения. Он является дополнительной мерой защиты и не заменяет контроль герметичности трубопровода.
КЗХ-СТ-ФТ изготавливается из прочной стеклоткани с фторопластовым покрытием. Рабочий диапазон серии – от -70 °C до +300 °C. Такое исполнение рассматривается для сред, где одновременно важны термостойкость и химическая стойкость материала оболочки. Фторопластовое покрытие уменьшает смачивание поверхности и облегчает очистку. Перед заказом совместимость обязательно проверяется по конкретному веществу, его концентрации и рабочей температуре.
Рабочий диапазон КЗХ-СТ-ПВХ – от -40 °C до +90 °C. Это исполнение используют там, где свойства ПВХ совместимы с рабочей средой и температурой. КЗТТ выполняется из полипропиленового материала и также применяется для умеренных температур в пределах допустимости конкретной среды. Эти серии нельзя выбирать только по цене: один и тот же кожух может подходить для воды или раствора и быть непригодным для другого химического состава. Материал подтверждается после получения данных по трубопроводу.
Кожухи изготавливаются не только для стандартных фланцев. Кожухи изготавливаются для шаровых кранов, поворотных затворов, мембранных клапанов, задвижек, муфт, колен, тройников и компенсаторов. Для расчета нужно указать тип узла, Ду, фактические габариты, рабочую температуру и среду. Для нестандартной геометрии полезны фотографии и чертеж. По этим данным выбираются серия, размеры оболочки, положение креплений и способ отвода или локализации возможной протечки.
Перед заказом важно знать состав и температуру рабочей среды, тип соединения и его размер. Эти данные позволяют выбрать серию кожуха и проверить совместимость материала.
КЗХ-СТ-ФТ, КЗХ-СТ-ПВХ и КЗТТ рассчитаны на разные температуры и рабочие среды. Серия определяется после проверки вещества в трубопроводе, температуры и геометрии соединения.

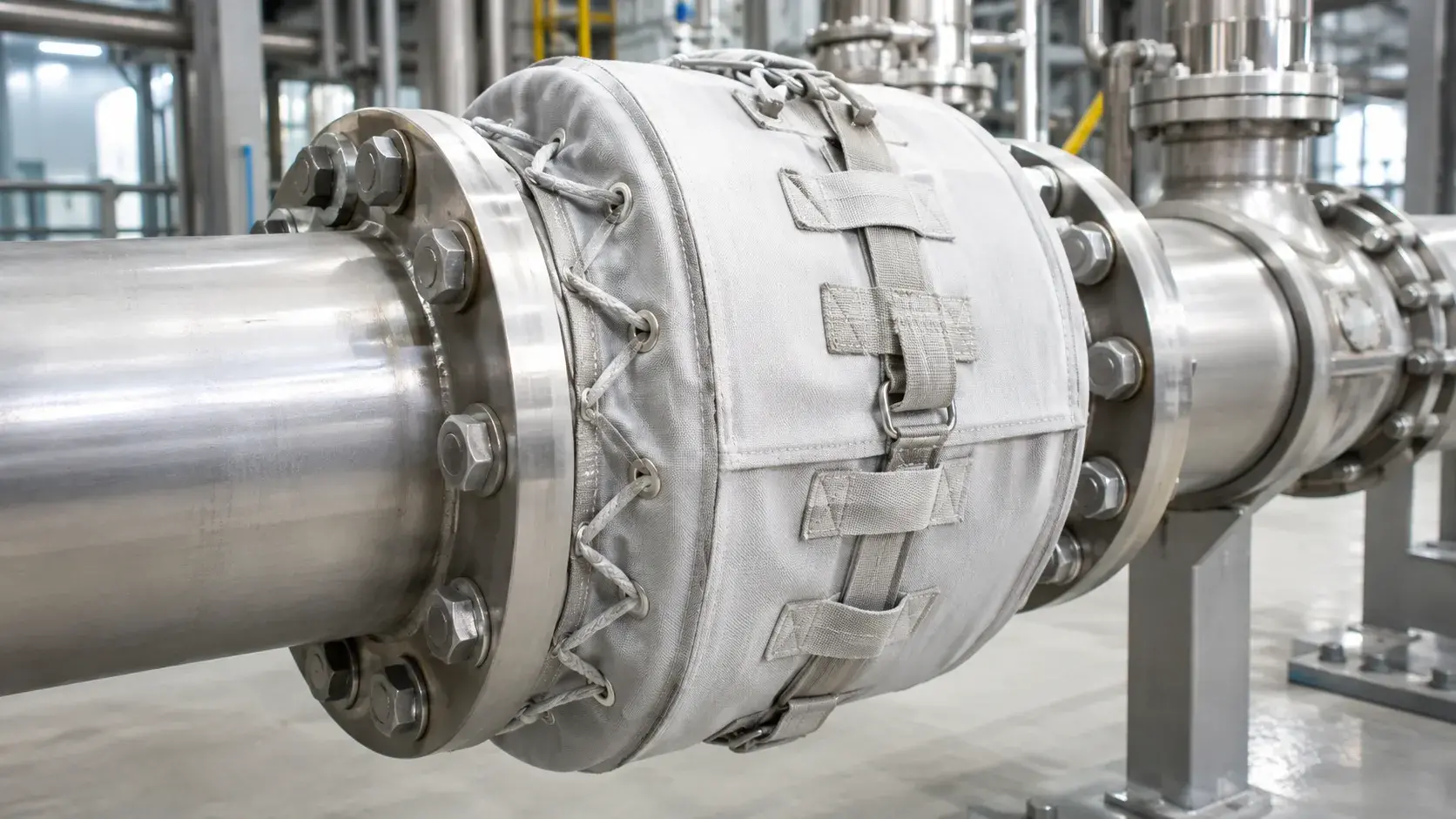

Химстойкое высокотемпературное исполнение на основе прочной стеклоткани с фторопластовым покрытием.

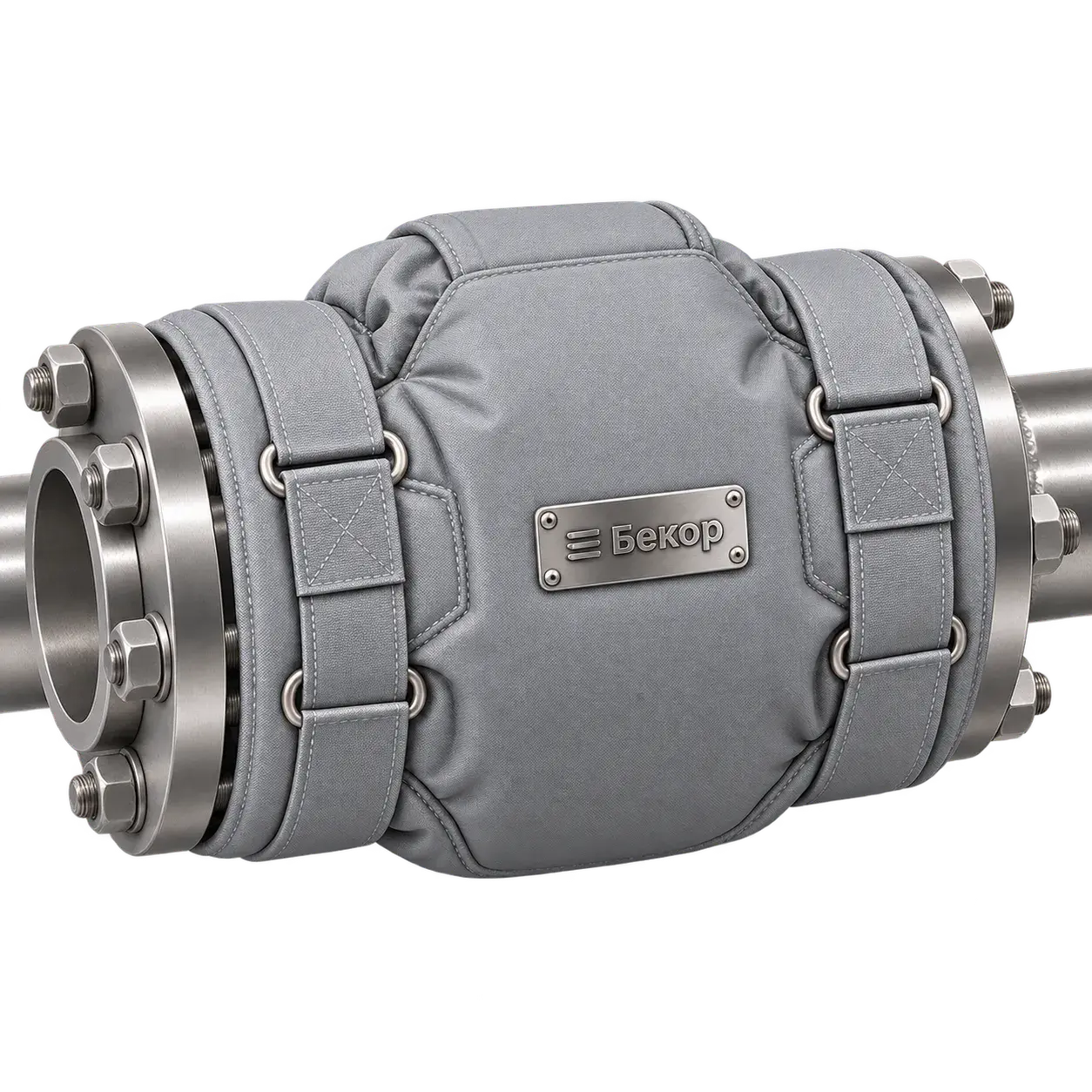

Исполнение для умеренных температур и сред, совместимых с ПВХ.

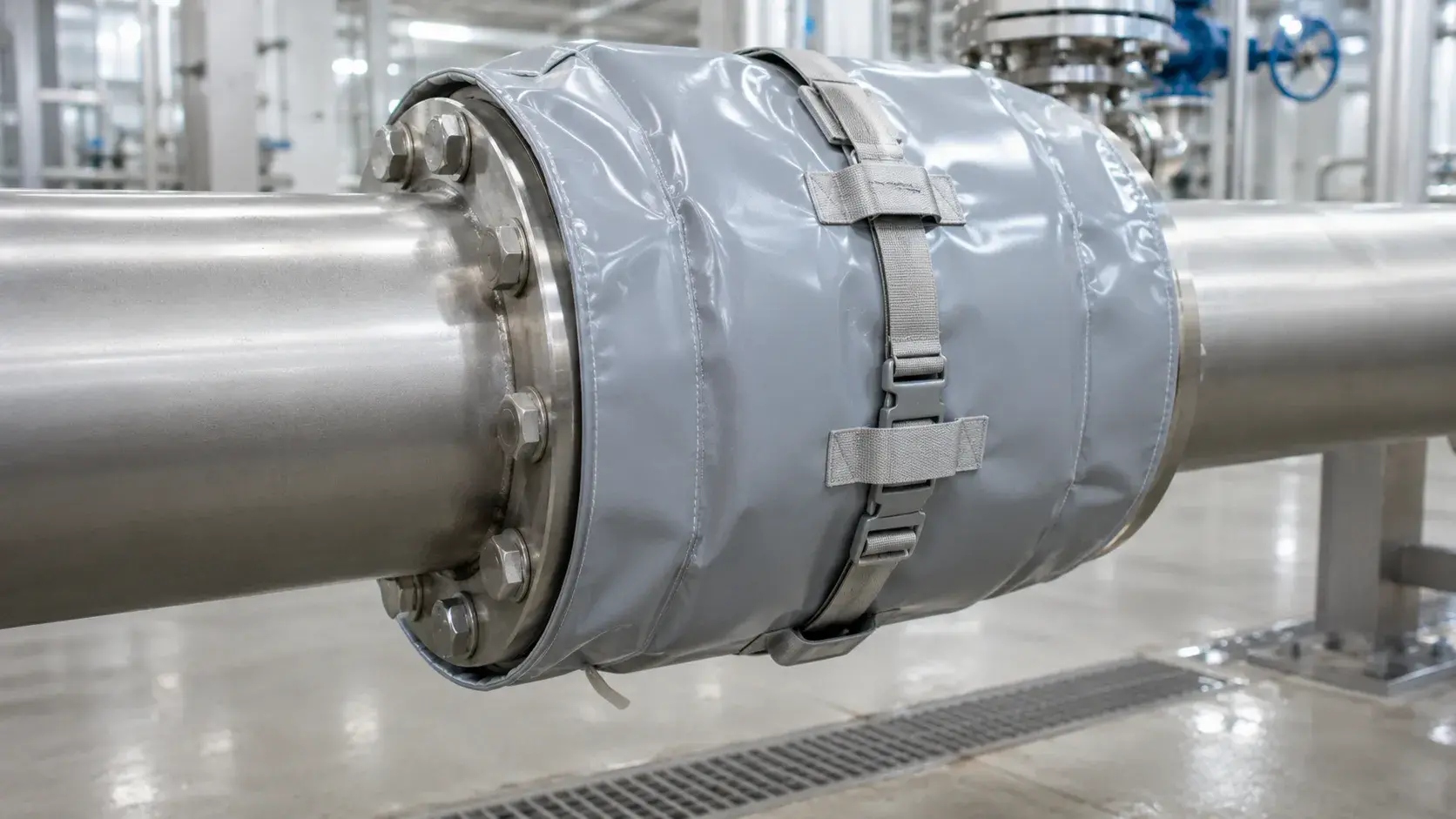

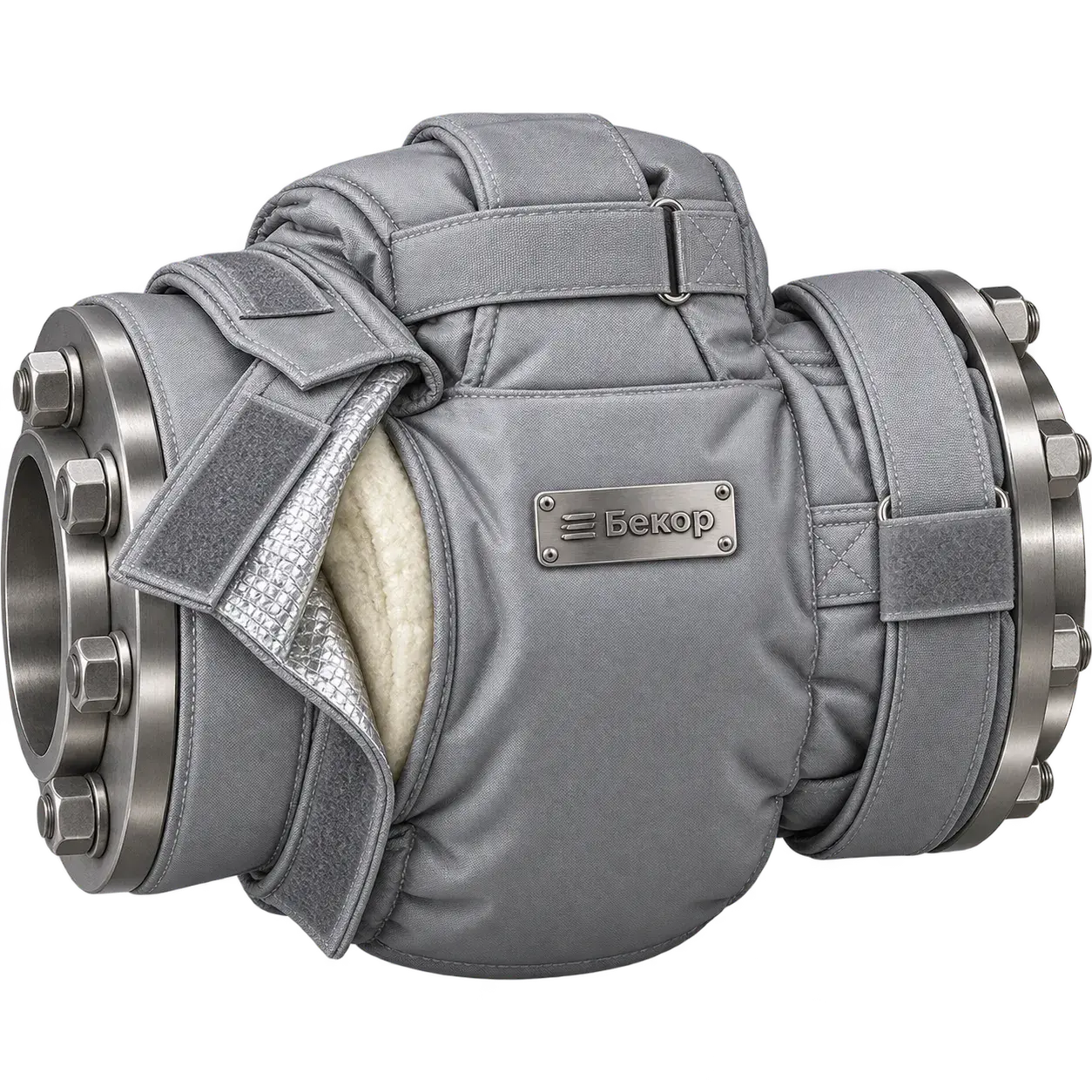

Текстильный защитный кожух из полипропилена для соответствующих температур и химических сред.
Серии КЗХ и КЗТТ отличаются материалом и температурным диапазоном. Сфера применения определяется типом разъемного узла, который требуется закрыть от направленного разбрызгивания рабочей среды.
Кожух закрывает соединение по периметру и сохраняет возможность последующего доступа к крепежу.
Защитную оболочку можно изготовить под арматуру, где требуется локализовать возможный выброс среды из разъемного узла.
Конструкция подбирается по фактической геометрии нестандартного соединения и его габаритам.
Кожух проектируют под конкретную конфигурацию соединения с учетом доступа и способа фиксации.
Основные материалы серий – стеклоткань с фторопластовым покрытием, ткань на основе ПВХ и полипропилен. Их химическая и температурная стойкость различается, поэтому материал согласуется для конкретной рабочей среды.
Химстойкая оболочка для повышенных температур и жестких эксплуатационных режимов.
Влагостойкое исполнение для умеренного температурного диапазона и совместимых сред.
Легкий химически стойкий материал для соответствующих условий эксплуатации.
Крепеж обеспечивает плотное прилегание и возможность снять кожух для осмотра соединения.
Фотографии защитных кожухов разных серий.
Оставьте заявку – персональный менеджер свяжется с вами в течение 30 минут в рабочее время. Подберём материалы, рассчитаем стоимость партии, согласуем сроки производства.
Для КЗХ и КЗТТ показываем актуальный сертификат на защитные кожухи и сертификат системы качества. На исходной странице для серийных изделий указан ТУ 22.29.29-003-538922553-2023.
В проектах показаны решения для трубопроводной арматуры и разъемных соединений, где важны локализация возможной протечки и безопасный доступ к узлу.
