Съемные термочехлы для кранов, задвижек, вентилей, клапанов и заслонок на промышленных и теплоснабжающих объектах. Серия Бекор-ЧСЭ-У рассчитана на распространенные типоразмеры арматуры, а для нестандартных узлов применяется изготовление по замерам или технической документации. Разъемная конструкция позволяет получить доступ к оборудованию при обслуживании без разрушения теплоизоляции.
Получить расчет
Оцените материалы, качество пошива и удобство исполнения до оформления заказа. Бесплатно отправим тестовый образец термочехла без обязательств с вашей стороны.
Съемная теплоизоляция особенно удобна на арматуре, которую необходимо осматривать, ремонтировать или перенастраивать. Чехол помогает уменьшить теплопередачу, закрывает горячие поверхности и при этом сохраняет возможность быстро добраться до штока, привода, фланцев и крепежа. После обслуживания исправное изделие можно установить обратно.

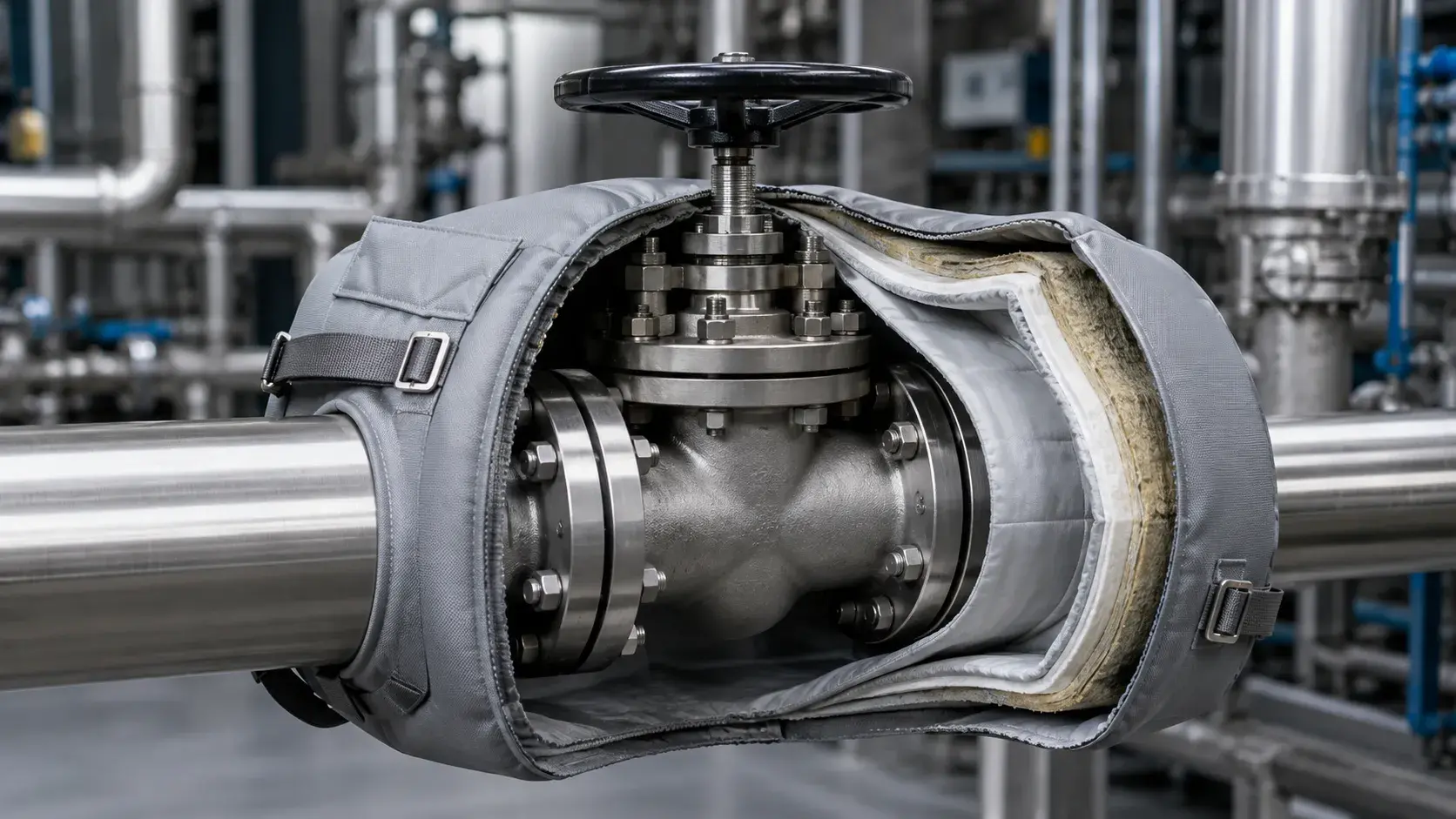

Многослойная конструкция помогает сохранять температуру рабочей среды и снижать нагрев окружающих поверхностей.

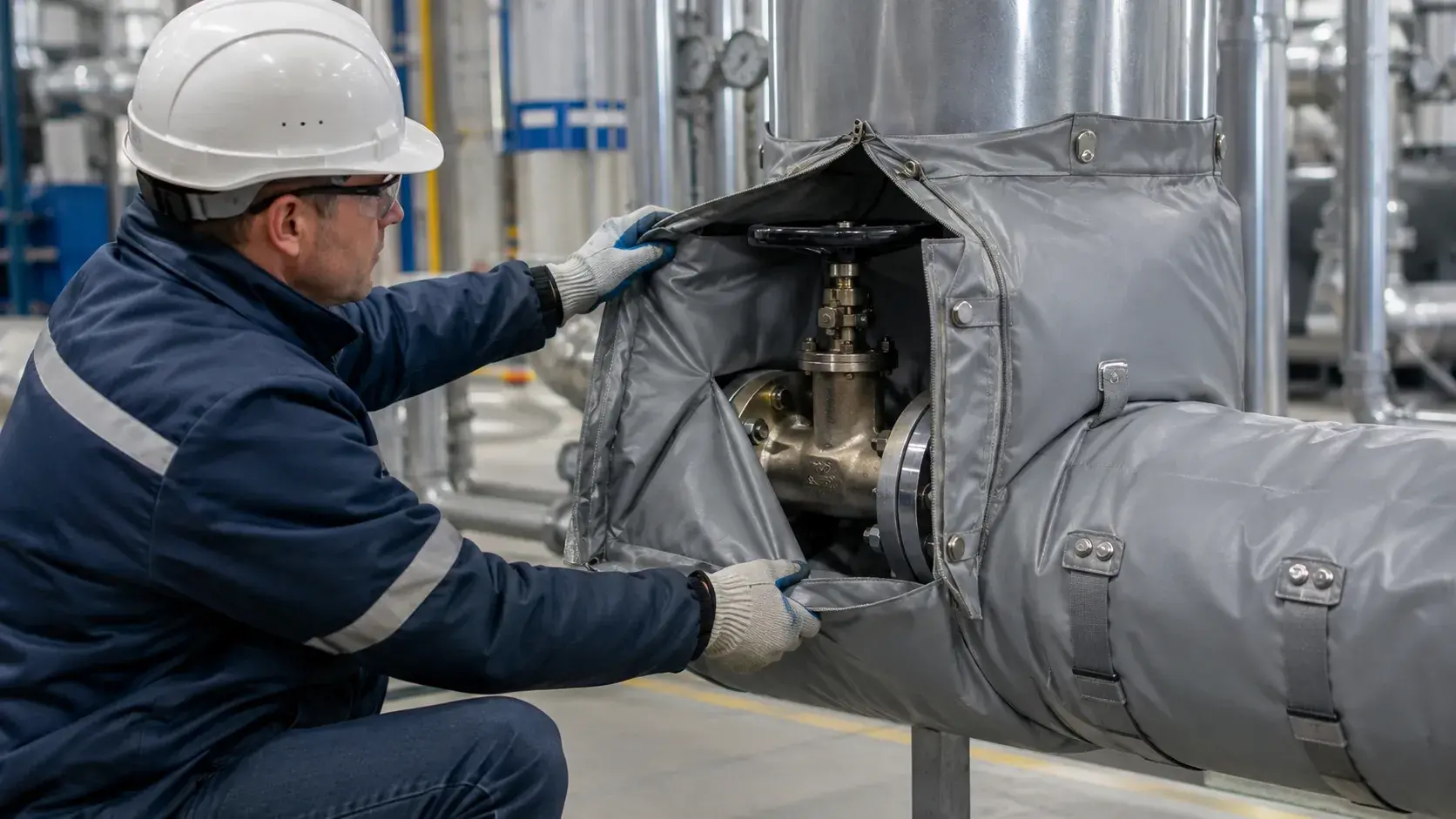

Чехол снимается без разрушения изоляции – арматура остается доступной для осмотра и обслуживания.
После проведения работ изделие можно установить обратно, если оно сохраняет целостность и соответствует условиям эксплуатации.
Предусматриваются штоки, приводы, фланцы, ответвления и другие особенности конкретной арматуры.
Термочехол снижает риск случайного контакта с горячими поверхностями на производственном участке.
Материалы подбираются по температуре, влажности, химической среде и условиям размещения оборудования.
Для типовой модели достаточно сверить условный диаметр и рабочую температуру. Индивидуальное исполнение начинается с геометрии узла: учитываются привод, шток, фланцы, соседние патрубки, доступ для обслуживания и условия установки.

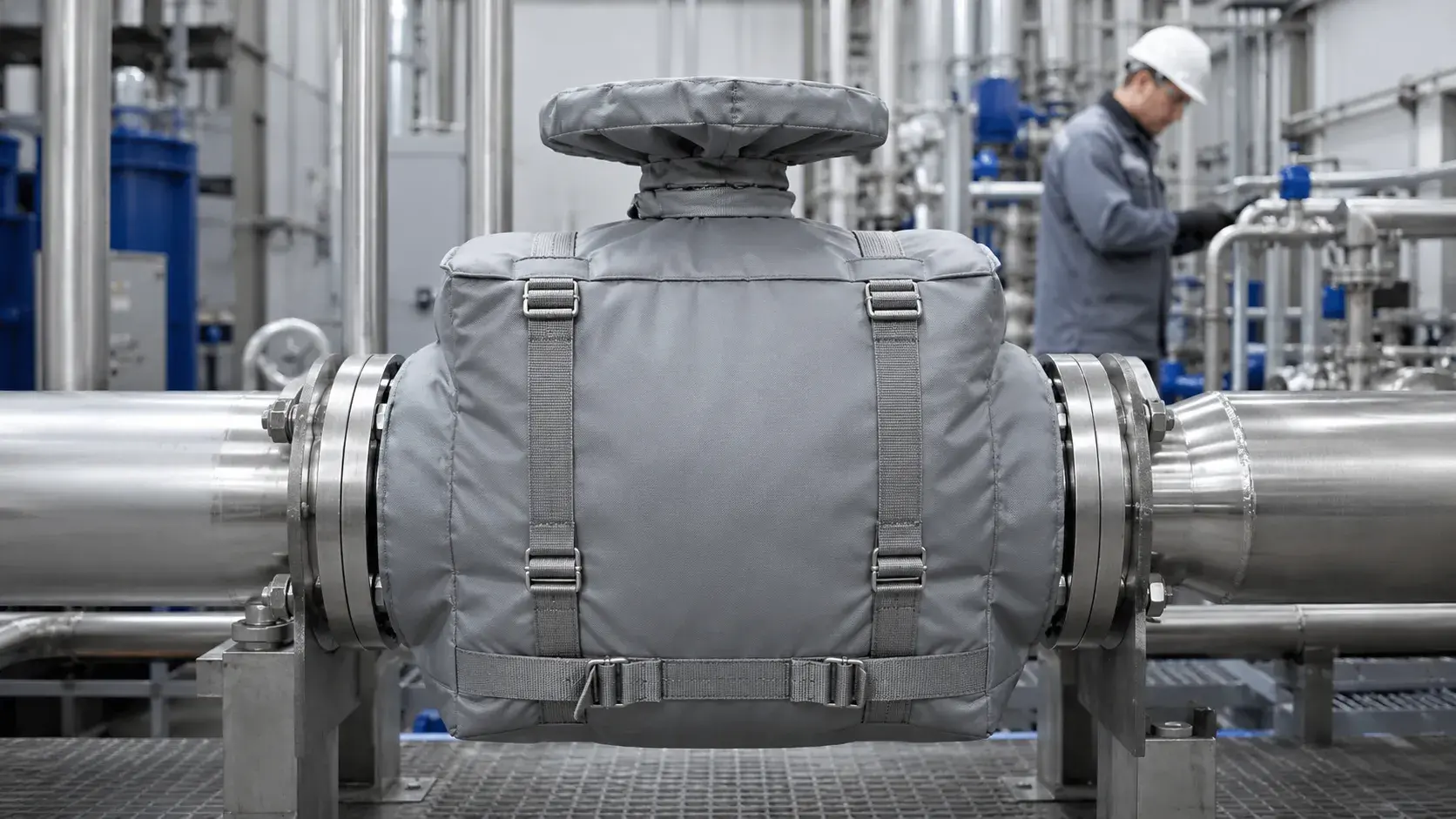

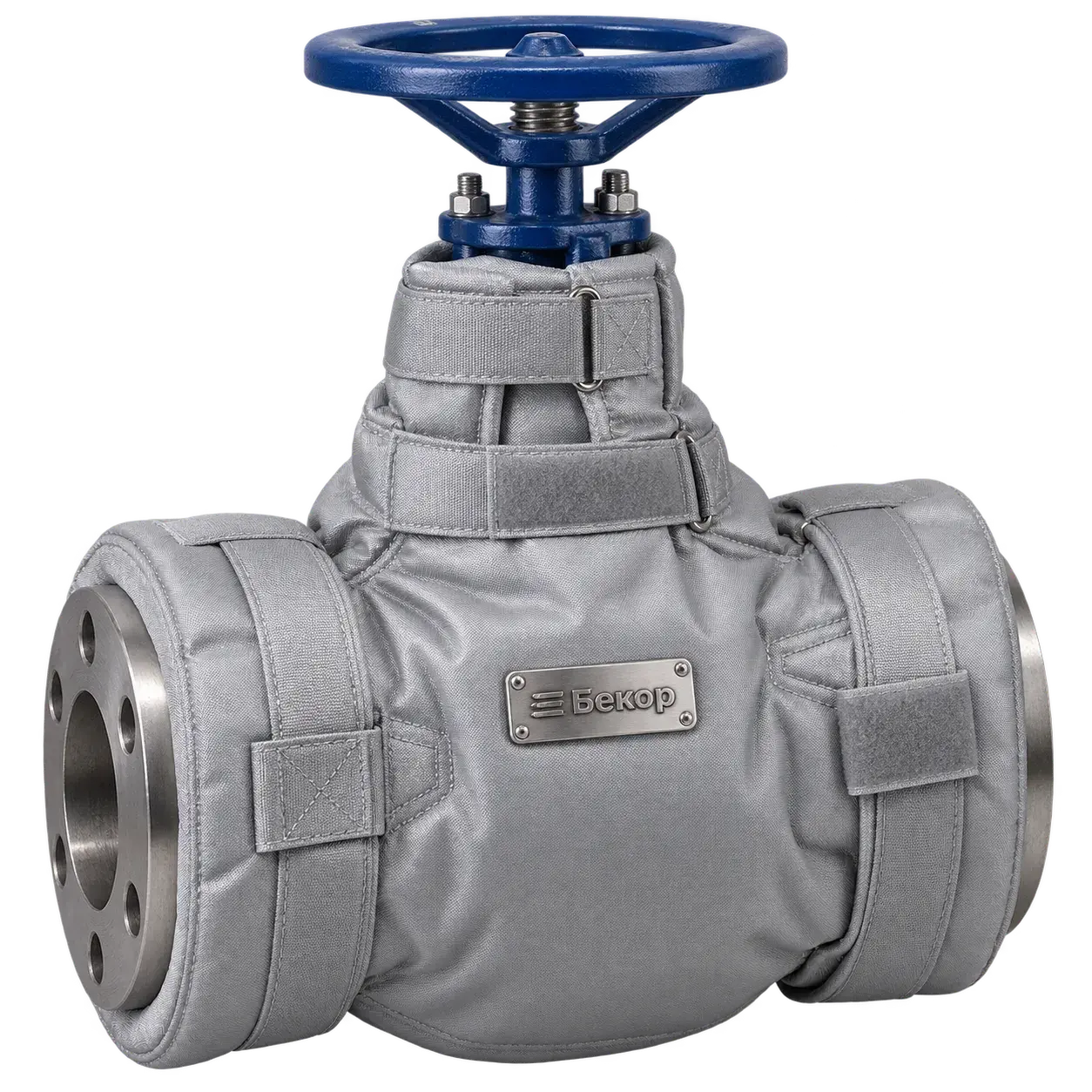

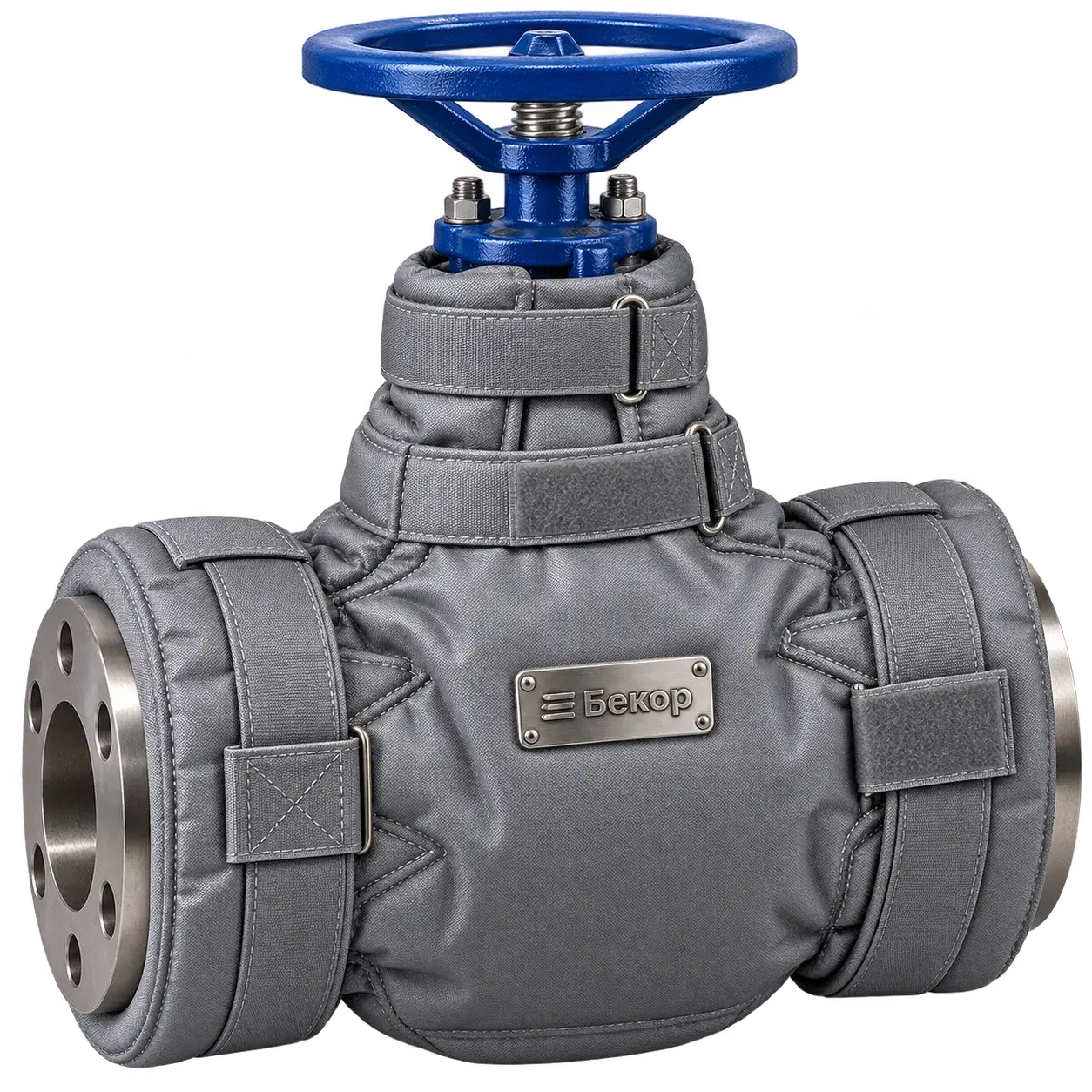

Бекор-ЧСЭ-У – серия универсальных съемных термочехлов для распространенных типоразмеров трубопроводной арматуры. Типовой ряд включает модели Ду 15–150 в исполнениях для рабочих температур до +150 °C и до +600 °C. Если геометрия узла соответствует типовой модели, отдельное проектирование по индивидуальным замерам не требуется. Для нестандартной арматуры конструкция рассчитывается отдельно. Цены указаны для предварительной оценки – итоговая стоимость зависит от температурного исполнения и комплектации.
Универсальные чехлы предназначены для распространенных типоразмеров арматуры и подбираются по условному диаметру и рабочей температуре. Такой вариант подходит, когда геометрия узла соответствует типовой модели: корпус закрывается теплоизоляцией, а шток, рукоятка или привод остаются доступными. В серии предусмотрены исполнения до +150 °C и до +600 °C. Серия выпускается по ТУ 23.99.19-004-538922553-2024.
Термочехол состоит из наружного защитного слоя, внутреннего слоя со стороны горячей поверхности и теплоизоляционного наполнителя. Для стандартных температур применяется стеклоткань с защитным покрытием, для высокотемпературных узлов – более термостойкие ткани. Наполнитель формирует основной теплоизоляционный слой. Конкретное сочетание материалов выбирают по температуре, влажности, химическим воздействиям, вибрации и месту установки.
В отличие от стационарной изоляции, съемный чехол можно демонтировать без разрушения теплоизоляционного слоя. В конструкции предусматриваются разъемы, стропы и другие крепления, а также технологические зоны под шток, редуктор, привод и присоединения. Это важно для узлов, где периодически требуется осмотр крепежа, ремонт, замена уплотнений или настройка привода. После работ исправный чехол устанавливается обратно.

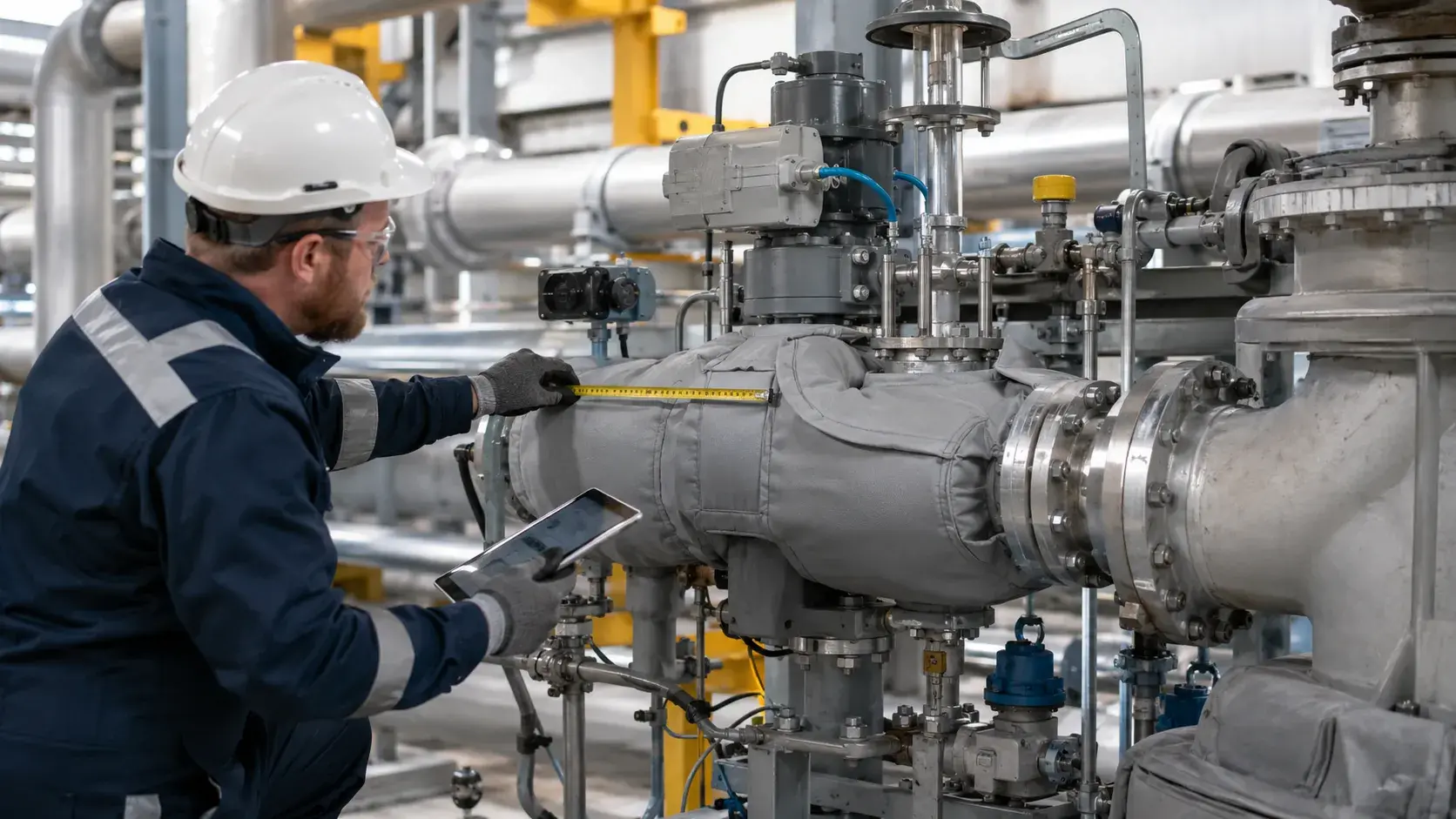

Если форма арматуры отличается от типового исполнения, рядом расположены дополнительные патрубки, датчики или привод, чехол проектируется по фактическим размерам. Для расчета нужны тип арматуры, основные габариты или чертеж, рабочая температура, условия размещения и информация о зонах, которые должны оставаться доступными. При необходимости учитывается совместная работа с системой обогрева.
Перед заказом чаще всего уточняют температурное исполнение, совместимость материалов со средой, возможность повторного монтажа и необходимость индивидуальной конструкции для сложного узла.
Форма чехла зависит от конкретной арматуры. Для крана важен доступ к рукоятке или приводу, для задвижки – высота штока, для вентиля – компактность узла, для заслонки – расположение редуктора. Поэтому тип креплений, разъемов и технологических отверстий меняется вместе с конструкцией оборудования.

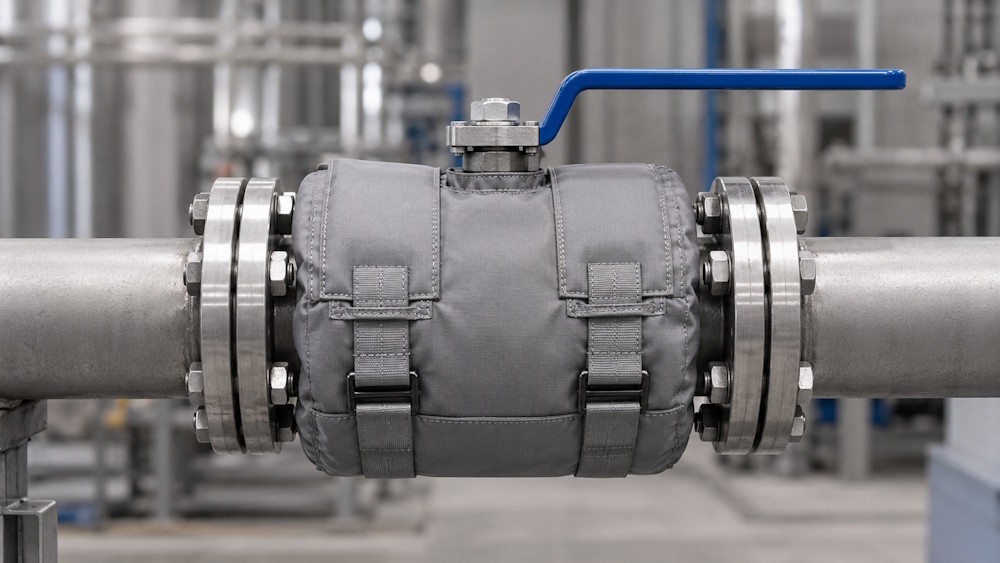

Чехол повторяет форму корпуса и зон присоединения, оставляя доступ к рукоятке или приводу. Для наружной установки учитывается защита от осадков и ультрафиолета.

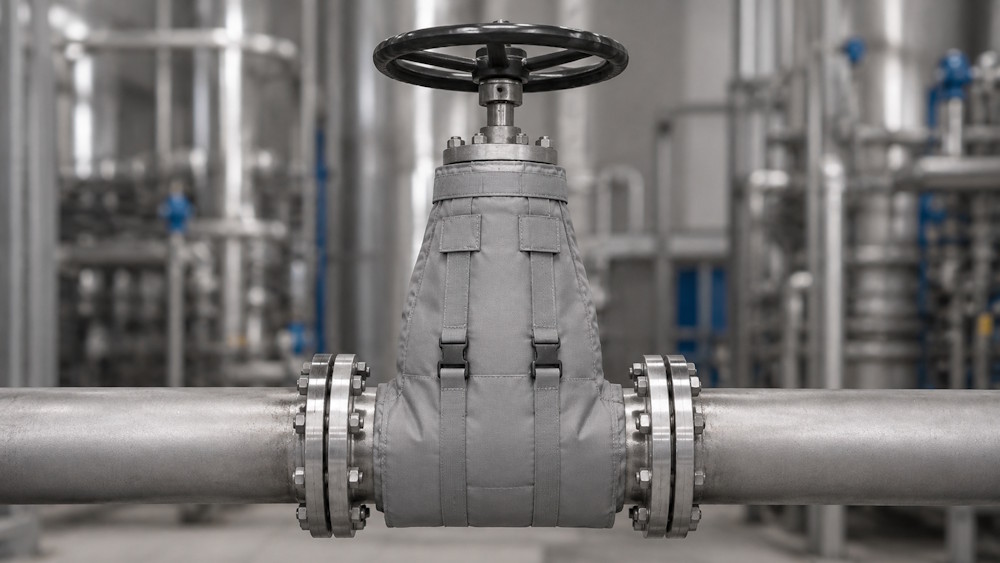

При проектировании учитываются высота штока, привод и габариты фланцев. Разъемы располагаются так, чтобы чехол можно было снять при техническом обслуживании.

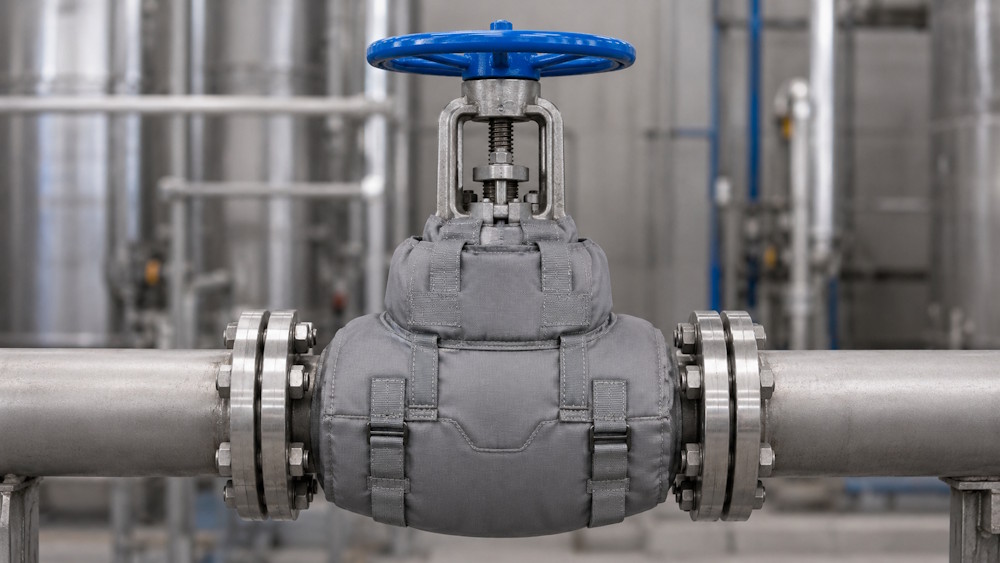

Компактное изделие закрывает корпус и соединения, снижая теплопотери на локальном узле. Подходит для паровых, водяных и технологических линий.
Конструкция учитывает тонкий корпус, привод и места крепления. Для узлов с ограниченным пространством подбирается направление разъема и тип фиксации.
Термочехлы применяются на трубопроводных узлах промышленных предприятий, тепловых пунктов, энергетических объектов и технологических линий. Основной сценарий – локальная теплоизоляция кранов, задвижек, вентилей и другой арматуры, к которой необходимо сохранять регулярный доступ для обслуживания.
Теплоизоляция корпуса с сохранением доступа к рукоятке, штоку или приводу.
Применение на паровых, водяных и технологических линиях различных диаметров.
Локальная изоляция арматуры в системах отопления и теплоснабжения.
Защита обслуживаемых узлов на производственных и вспомогательных контурах.
Решение для опытных и временных линий, где оборудование периодически перенастраивается.
Участки, где теплоизоляцию необходимо регулярно снимать и устанавливать обратно.
Материалы работают как единая система: наружная оболочка защищает теплоизоляционный пакет, внутренний слой находится со стороны горячей поверхности, а наполнитель снижает теплопередачу. Для ЧСЭ-У предусмотрены разные внутренние материалы для режимов до +150 °C и до +600 °C. Рабочий предел чехла определяется всей конструкцией, а не температуростойкостью одного слоя.
Внешняя оболочка выполняется из стеклоткани с защитным покрытием. Ее задача – закрывать теплоизоляционный пакет от механических повреждений, загрязнений, осадков и ультрафиолета. Конкретная ткань выбирается с учетом места установки и требований к эксплуатации.
Для исполнения до +150 °C используется стеклоткань с полиуретановым покрытием. Внутренний слой находится со стороны оборудования, поэтому при подборе учитываются температура, влажность, нефтепродукты и другие возможные воздействия рабочей зоны.
Для высокотемпературного исполнения используется кремнеземная ткань с вермикулитовым покрытием. Она применяется со стороны горячей поверхности, когда стандартной стеклоткани недостаточно по температурному режиму.
В качестве теплоизоляционного наполнителя используется мат из базальтового супертонкого волокна. Толщина теплоизоляции и общая конструкция выбираются по температуре поверхности, размерам узла и требуемому тепловому режиму.
Фотографии показывают, как съемные термочехлы устанавливаются на краны, задвижки, вентили и другие обслуживаемые узлы.
