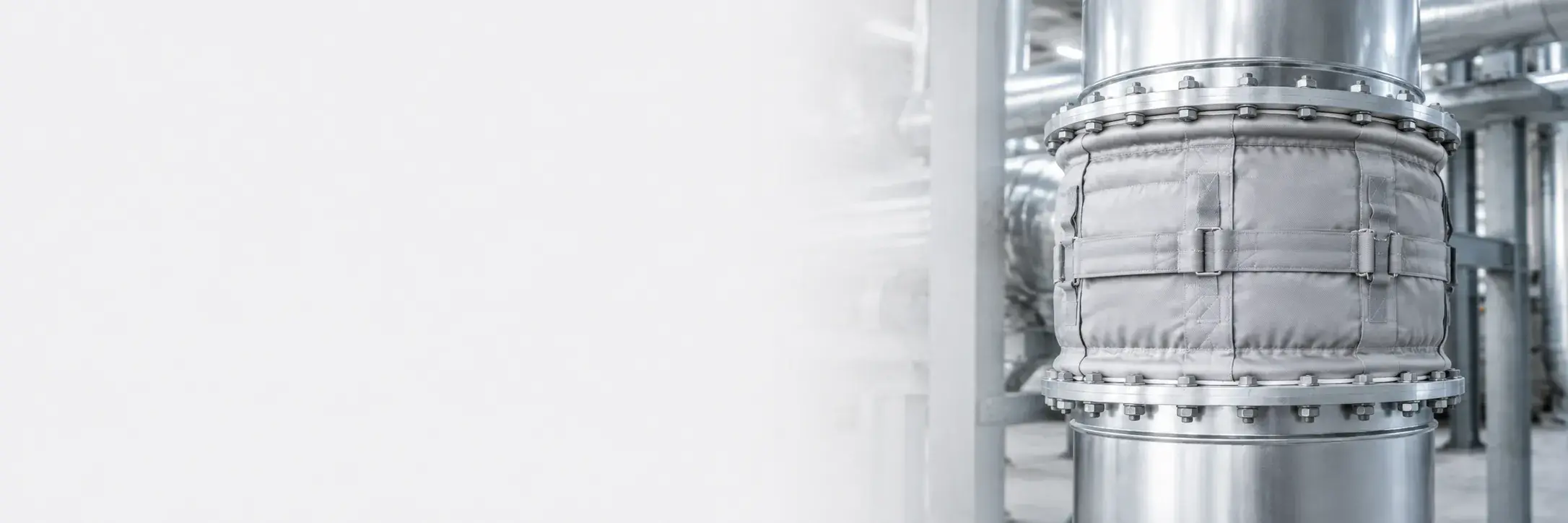

Тканевые компенсаторы Бекор Термофлекс для газоходов, воздуховодов, пылепроводов и других технологических систем. Гибкая вставка воспринимает осевые, поперечные и угловые перемещения, уменьшает передачу вибрации и помогает разгрузить соединяемые участки. Конструкция рассчитывается по геометрии, температуре, давлению или разрежению и составу рабочей среды.
Получить расчетВ каталоге выделены три базовые конструкции: прямоугольная с фланцевым креплением, цилиндрическая с фланцами и облегченная хомутовая. Все позиции изготавливаются по индивидуальным размерам, потому что рабочий диаметр или сечение – только часть исходных данных для компенсатора.
Оцените материалы, качество пошива и удобство исполнения до оформления заказа. Бесплатно отправим тестовый образец термочехла без обязательств с вашей стороны.
Тканевый компенсатор воспринимает перемещения, которые возникают из-за теплового расширения, вибрации и небольшой несоосности участков системы. Правильно выбранная гибкая вставка уменьшает передачу механической нагрузки на газоход, воздуховод и соседнее оборудование.
Гибкая вставка позволяет соединять участки с допустимым смещением осей.
Конструкция воспринимает расширение и сокращение каналов при изменении температуры.
Гибкий элемент уменьшает передачу вибрации между оборудованием и жестким каналом.
Возможны круглые, прямоугольные и нестандартные геометрии.
Материал выбирается по температуре и химическому составу газа или воздуха.
Доступны фланцевые, хомутовые и другие исполнения по конструкции соединения.
Компенсатор рассчитывают по системе в целом: учитывают форму и размер канала, температуру и состав среды, давление, направление перемещений и способ присоединения. Эти параметры определяют геометрию гибкой вставки и набор рабочих слоев.
При нагреве газоходы и воздуховоды меняют геометрию, а вентиляторы и другое оборудование создают вибрацию. Жесткое соединение передает эти нагрузки дальше по системе. Тканевый компенсатор формирует гибкий участок, который может воспринимать осевые, поперечные и угловые перемещения в пределах рассчитанной деформации. Он также помогает компенсировать небольшую несоосность соединяемых частей. Допустимые перемещения нельзя назначать без расчета: они зависят от формы, рабочей длины гибкой части, материалов и давления.
Прямоугольные компенсаторы применяются на газоходах и воздуховодах соответствующего сечения и обычно крепятся к фланцам по периметру. Цилиндрические модели работают на круглых каналах и также могут иметь фланцевое присоединение. Хомутовый вариант легче и монтируется на подходящие круглые патрубки без массивных фланцев. Форма влияет на распределение деформаций, поэтому переход с одного типа крепления на другой требует проверки размеров и перемещений.
Для неагрессивных сред используются стеклоткани с силиконовой пропиткой, а для химически активных – фторопластовые ламинаты. Для отдельных хомутовых исполнений также применяется армированный эластомерный материал. Рабочая температура зависит от всей конструкции, а не только от одного слоя. При высокой температуре компенсатор может включать несколько слоев: газоплотный, термостойкий, теплоизоляционный и защитный. Состав подтверждается после получения данных по среде и температуре.
Нужно указать форму и размеры присоединения, расстояние между фланцами или патрубками, рабочую температуру, давление или разрежение и состав транспортируемой среды. Отдельно задаются ожидаемые осевые, поперечные и угловые перемещения, вибрация и количество рабочих циклов, если эти данные известны. Важно приложить чертеж узла и информацию о способе крепления. По этим параметрам определяются форма гибкой части, количество слоев, материалы и монтажная длина.
Перед расчетом нужны размеры канала, температура и состав среды, рабочее давление, ожидаемые осевые, поперечные и угловые перемещения, а также тип присоединения.
Геометрия компенсатора определяется формой канала и способом присоединения. Прямоугольные и цилиндрические модели обычно крепятся к фланцам, а хомутовое исполнение рассчитано на подходящие круглые патрубки.
Фланцевый компенсатор прямоугольной формы для осевых, боковых и угловых перемещений.

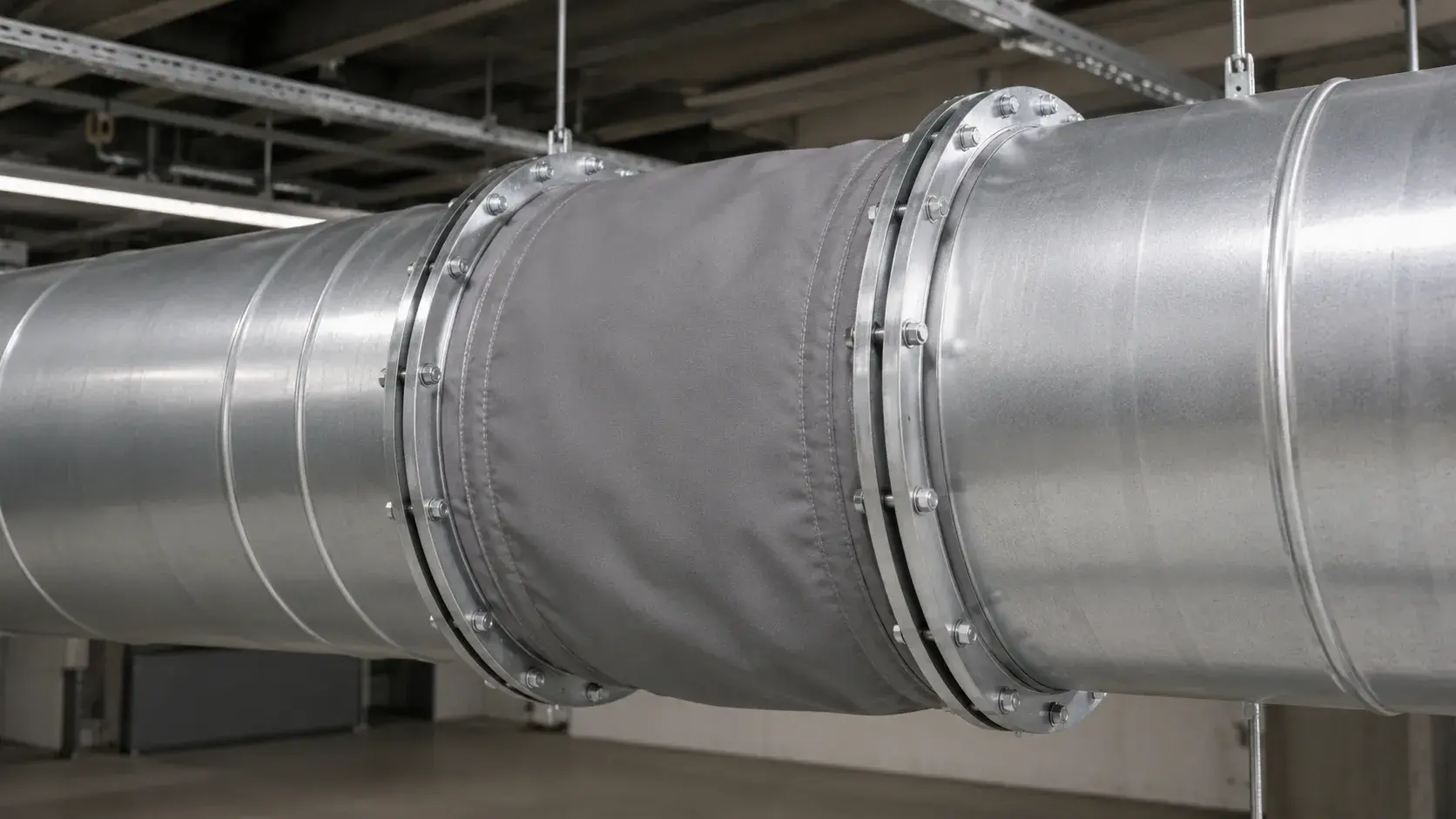

Гибкая вставка для круглых трубопроводов, воздуховодов и газоходов.

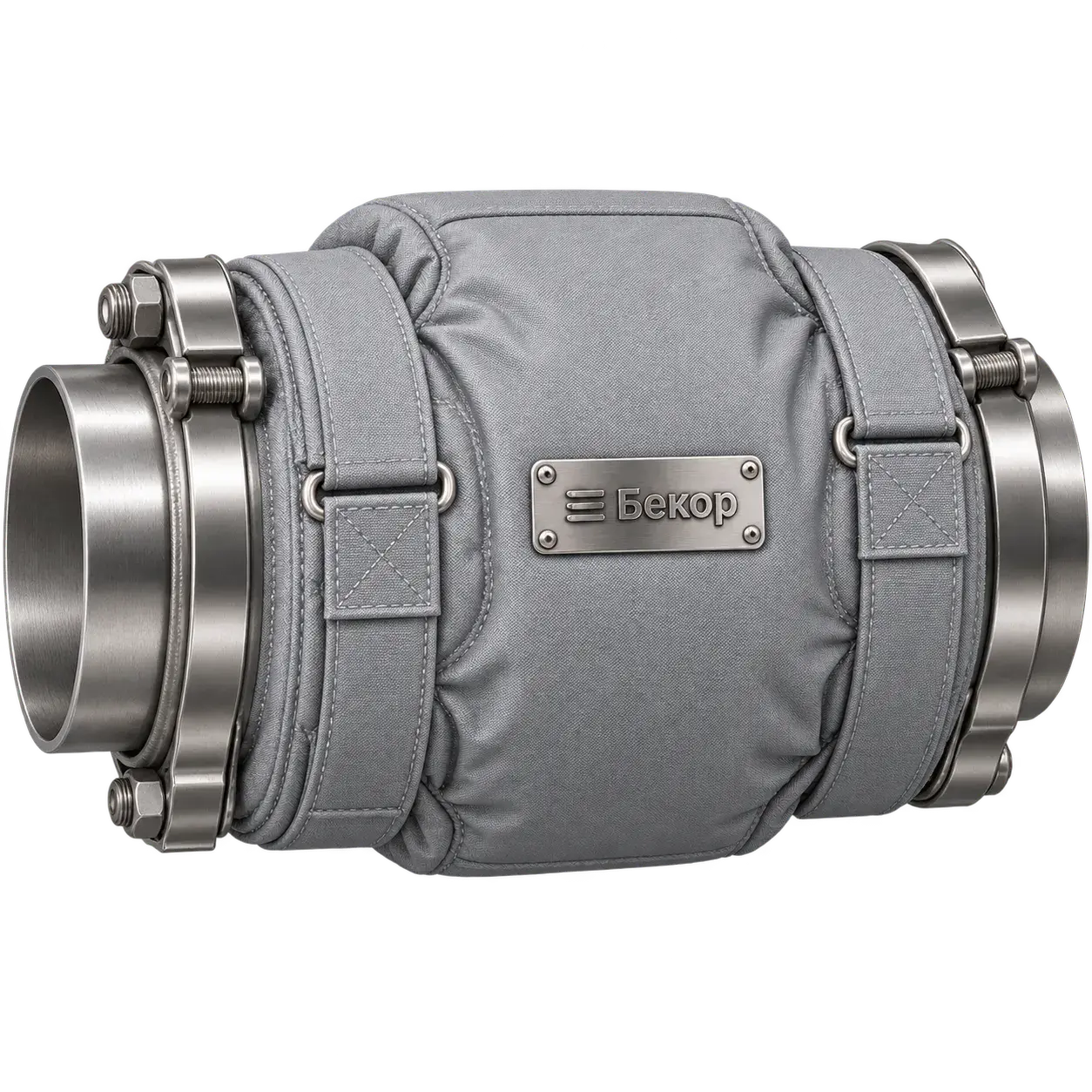

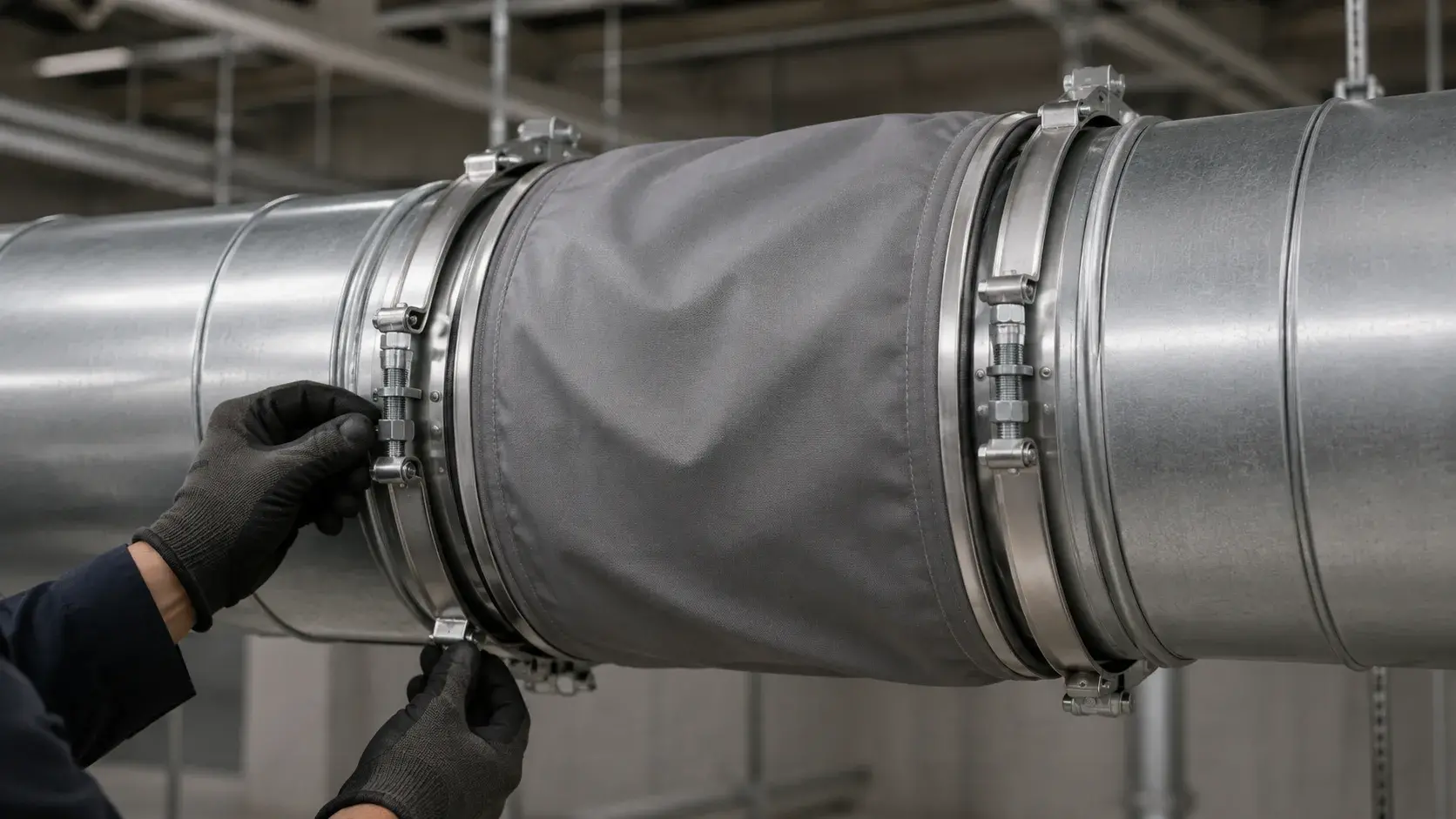

Компенсатор с гибкими краями и хомутовым креплением для подходящих патрубков.
Исполнения различаются геометрией и способом присоединения. Сфера применения определяется системой, в которой нужно воспринимать тепловые перемещения, вибрацию или небольшую несоосность участков.
Гибкая вставка работает между участками газохода с учетом температуры, состава среды и ожидаемых перемещений.
Компенсатор помогает воспринимать перемещения и уменьшать передачу вибрации между участками системы.
Конструкция рассчитывается по геометрии канала, рабочей среде и режиму эксплуатации.
Гибкую вставку применяют в других подходящих системах, где требуется компенсировать перемещения между жесткими участками.
Конструкция может быть одно- или многослойной. Для разных температур и сред используются силиконовые стеклоткани, фторопластовые ламинаты, теплоизоляционные и защитные слои. Финальный состав определяется расчетом.

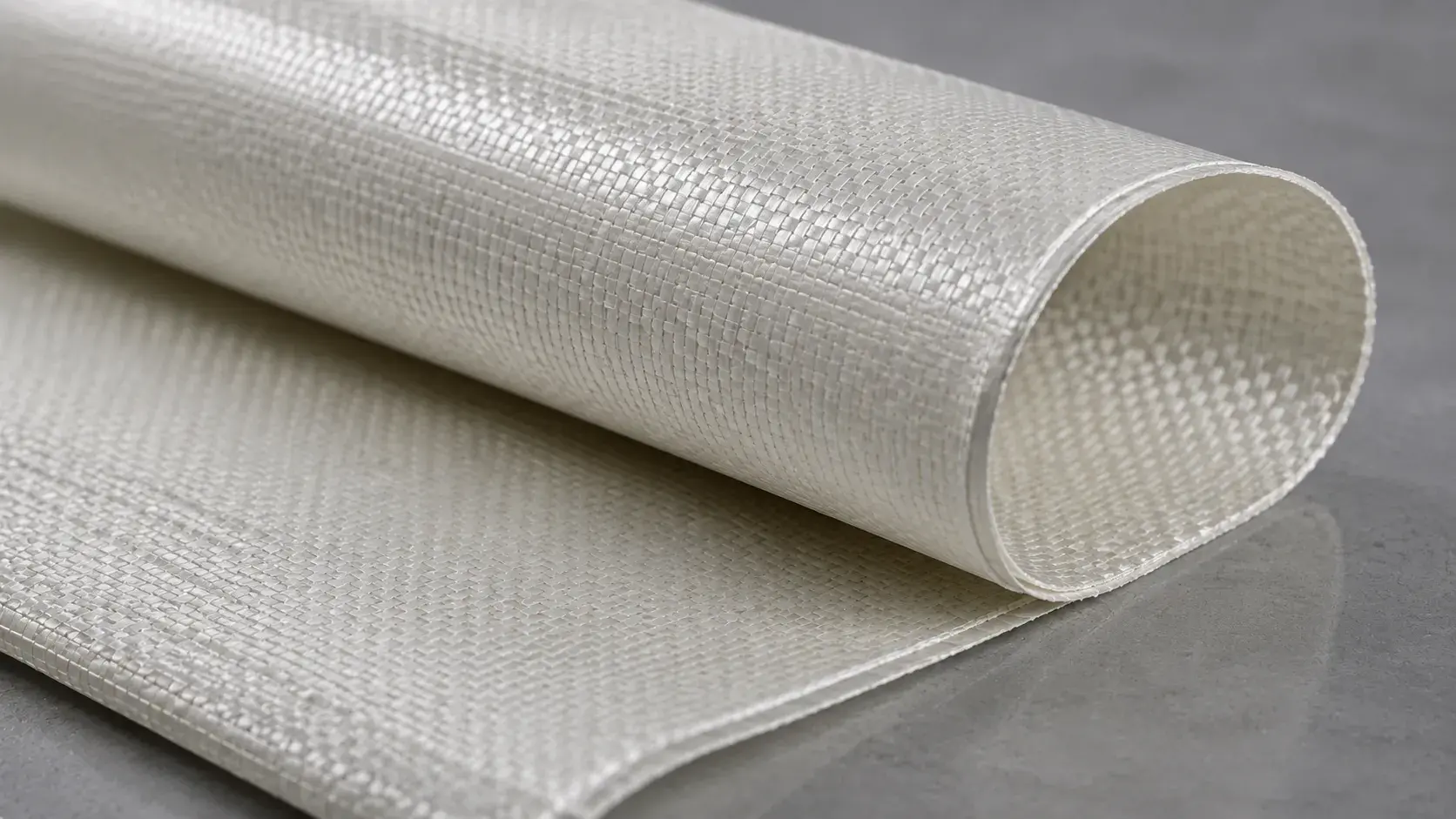

Поверхностная плотность 500±20 г/м², толщина 0,4–2 мм. Применяется для неагрессивных сред в пределах характеристик материала.
Поверхностная плотность 400±15 г/м², толщина 2–5 мм. Подходит для сред, где требуется повышенная химическая стойкость.
Дополнительный волокнистый слой снижает температурную нагрузку на газоплотную мембрану.

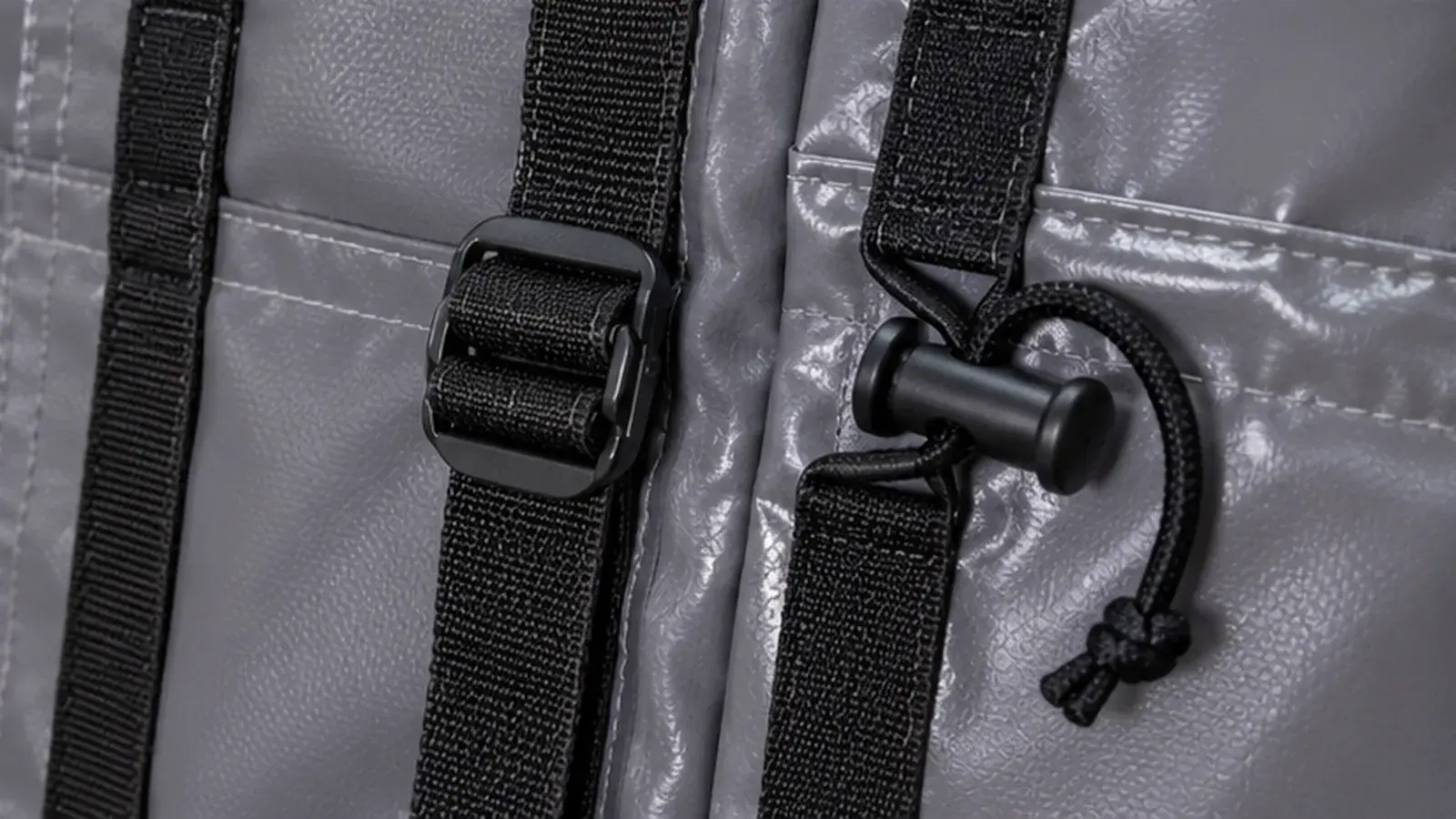

Фланцы, стяжки и усиливающие слои воспринимают монтажные и рабочие нагрузки.
Примеры круглых и прямоугольных компенсаторов Бекор.
Оставьте заявку – персональный менеджер свяжется с вами в течение 30 минут в рабочее время. Подберём материалы, рассчитаем стоимость партии, согласуем сроки производства.
Отдельный сертификат на тканевые компенсаторы в открытом разделе документов не размещен. Для категории доступен сертификат системы качества производителя; паспорт и комплект документов на конкретный компенсатор уточняются при заказе.
