Противопожарные подушки Бекор ППУ, ППВ, ППВУ и ППВУ-1 для заполнения кабельных и технологических проходок. Съемные элементы укладываются вокруг коммуникаций, помогают ограничить распространение огня, дыма и горячих газов и позволяют разобрать заполнение при последующем изменении кабельной трассы.
Получить расчетВ каталоге представлены четыре серии в размерах 300×200×20 и 300×100×20 мм, а также изготовление по индивидуальным параметрам. Серии отличаются наполнителем и поведением при нагреве: уплотнительное, вспучивающееся или комбинированное исполнение.
Оцените материалы, качество пошива и удобство исполнения до оформления заказа. Бесплатно отправим тестовый образец термочехла без обязательств с вашей стороны.
Главное преимущество подушек – разборная конструкция проходки. Элементы плотно заполняют свободное пространство вокруг кабелей, но при необходимости их можно извлечь для обслуживания или прокладки новых коммуникаций и затем восстановить заполнение по проектной схеме.
Негорючие и термостойкие материалы предназначены для заполнения проходки и ограничения распространения огня и дыма.
Отдельные подушки можно извлекать для прокладки новых кабелей и устанавливать обратно после работ.
ППУ, ППВ, ППВУ и ППВУ-1 различаются наполнителем и поведением при нагреве.
Набор отдельных элементов позволяет уплотнять проходки с разным количеством кабелей.
Подушки укладываются вручную и не требуют заливки проходки раствором.
Размер и тип заполнения подбираются с учетом проходки, коммуникаций и требований пожарной безопасности.
Противопожарную проходку рассчитывают как систему: учитывают материал стены или перекрытия, размеры отверстия, количество коммуникаций и схему укладки. Серия подушки выбирается после определения требуемого типа заполнения и условий конкретной проходки.
Кабельная или технологическая проходка образует отверстие в ограждающей конструкции, через которое при пожаре могут распространяться пламя, горячие газы и дым. Противопожарные подушки заполняют свободное пространство вокруг коммуникаций и формируют разборный барьер. В отличие от полностью монолитной заделки, отдельные элементы можно снять при изменении кабельной трассы. Эффективность решения зависит от всей конструкции проходки, поэтому тип подушек, глубина заполнения и схема монтажа должны соответствовать проектной и пожарно-технической документации объекта.
ППУ представляет собой уплотнительное исполнение с термостойкой оболочкой и минеральным наполнителем. ППВ содержит вспучивающийся вермикулитный состав, который увеличивается в объеме при нагреве. ППВУ сочетает свойства минерального и вермикулитного наполнителей, а ППВУ-1 дополнительно использует терморасширяющийся компонент. Такое разделение позволяет выбирать поведение заполнения под конкретную проходку. Температурные характеристики и требуемый тип изделия должны подтверждаться технической документацией на поставляемую партию.
Подушки укладывают плотно, со смещением стыков, чтобы между соседними элементами и коммуникациями оставалось как можно меньше пустот. Для отдельных схем указано перекрытие соседних подушек примерно на 20–25 мм. На практике расположение рядов, глубина и степень сжатия зависят от размеров проходки и проектного решения. После добавления или замены кабеля заполнение необходимо восстановить в исходной конфигурации, а поврежденные элементы заменить.
Для расчета нужны размеры отверстия, толщина и материал стены или перекрытия, перечень проходящих коммуникаций, диаметры кабелей и степень заполнения проходки. Важно указать требуемый предел огнестойкости и ссылку на проектное решение, если оно уже разработано. По этим данным определяется серия, размеры подушек и количество элементов. Для объектов с обязательной пожарной сертификацией нельзя менять состав проходки только по аналогии с другим объектом – решение должно соответствовать действующей документации.
Перед расчетом уточняют размеры проходки, количество и тип коммуникаций, конструкцию ограждения и требования проекта. По этим данным определяют серию и необходимое количество подушек.
Серии различаются наполнителем и реакцией на высокую температуру. Выбор между уплотнительным, вспучивающимся и комбинированным исполнением зависит от проектной схемы конкретной проходки.

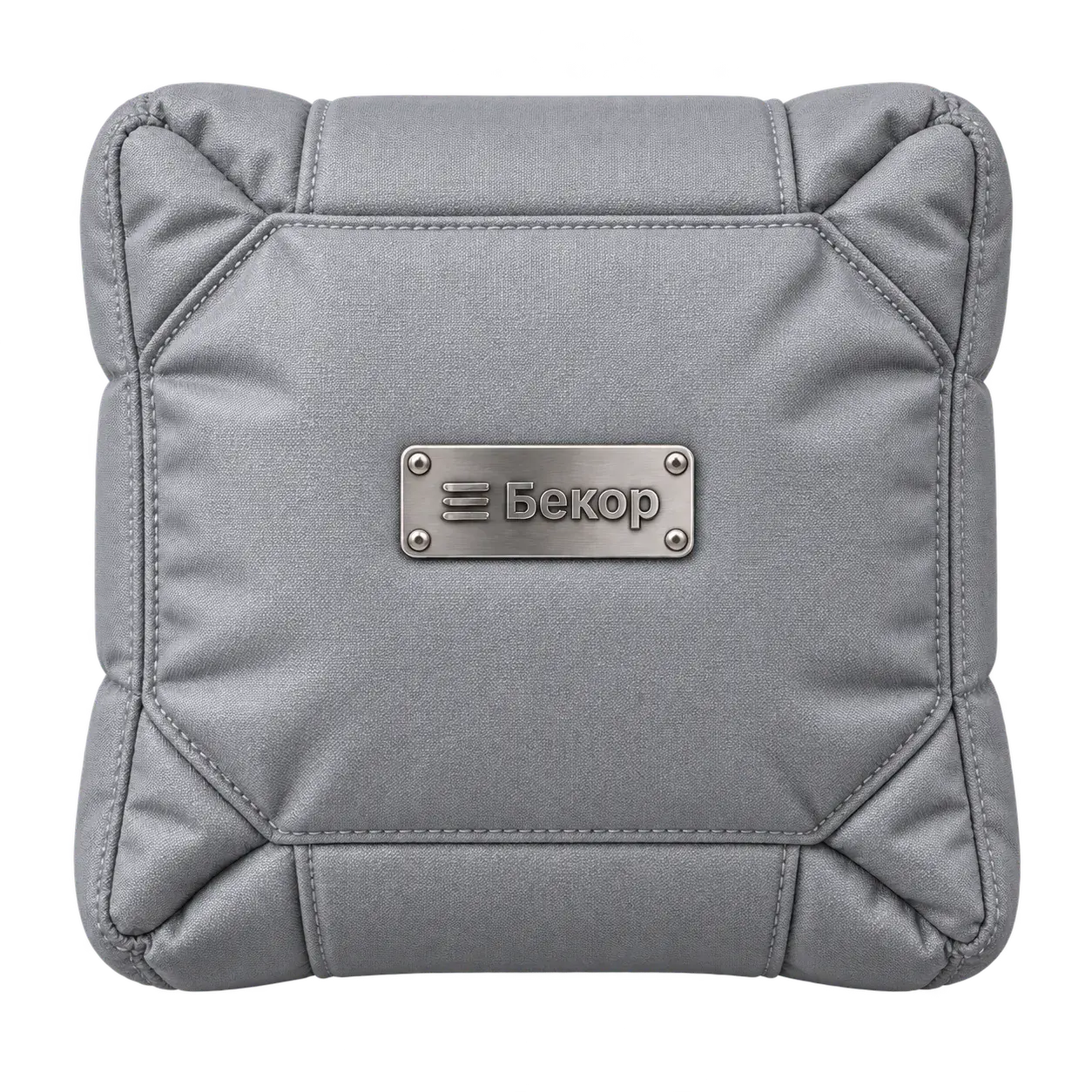

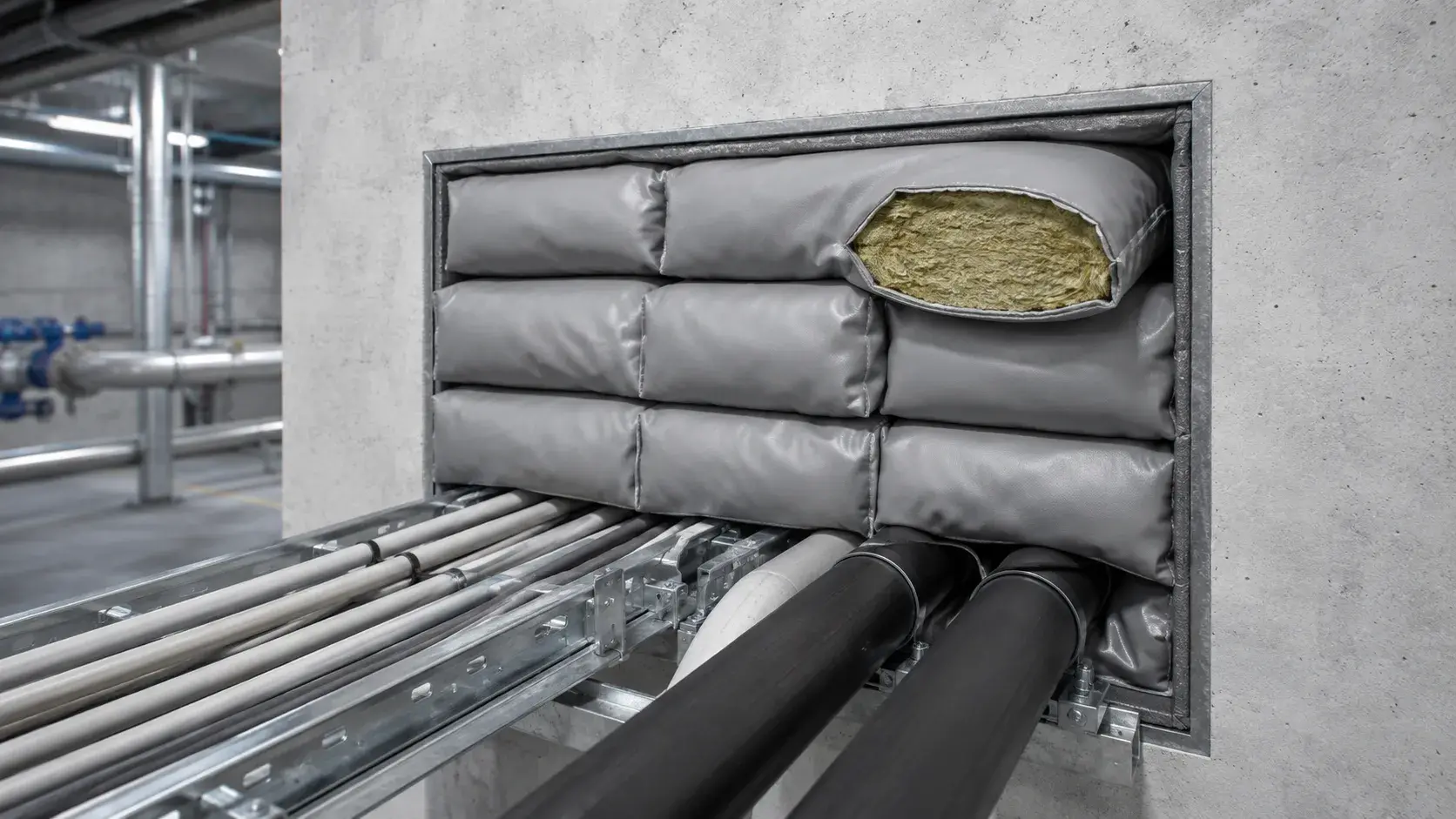

Кремнеземная оболочка с минеральным волокном. На старой странице для ППУ указана термостойкость до +1070 °C.

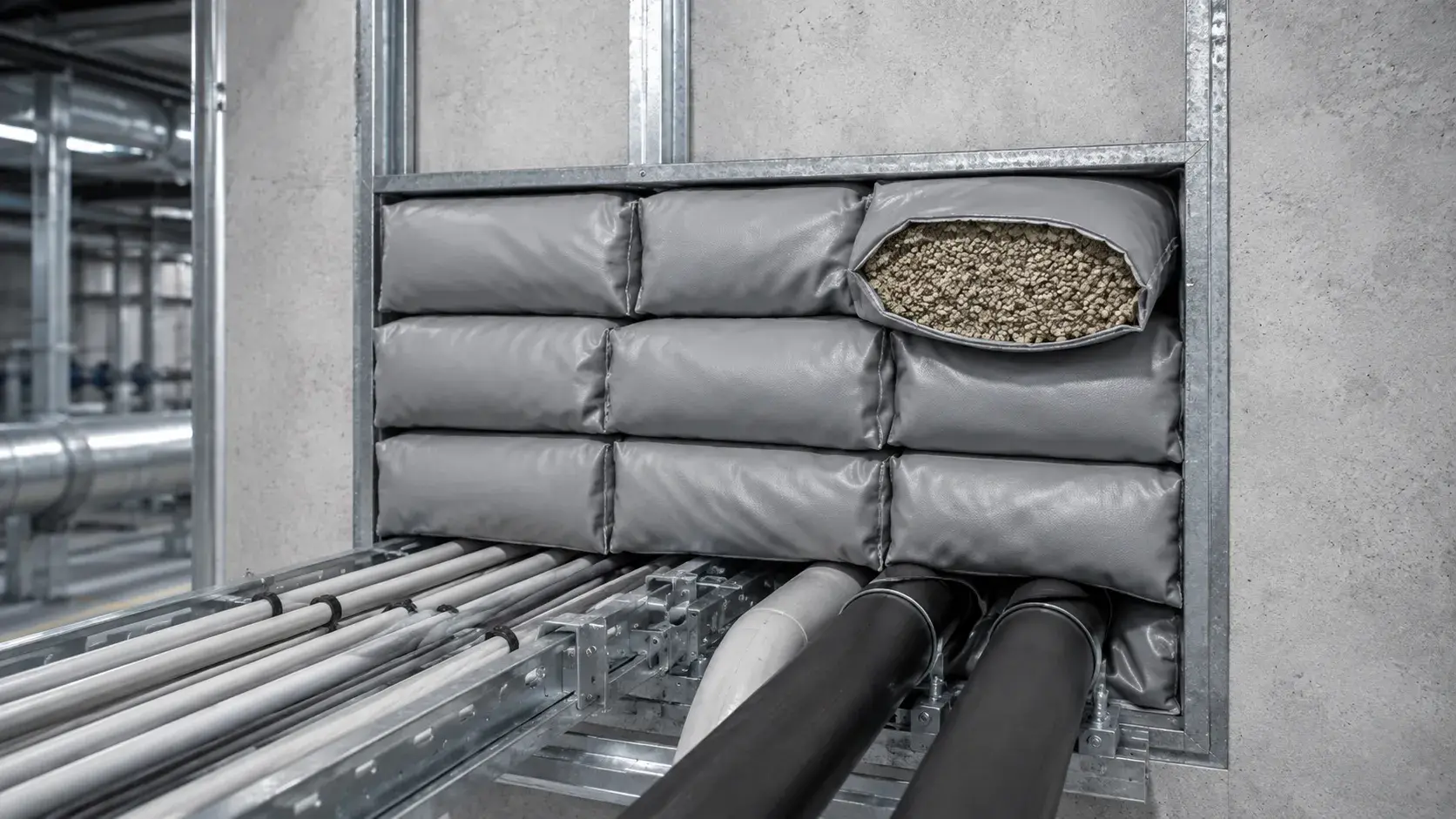

Кремнеземная оболочка с вермикулитным наполнением для высокотемпературного воздействия.

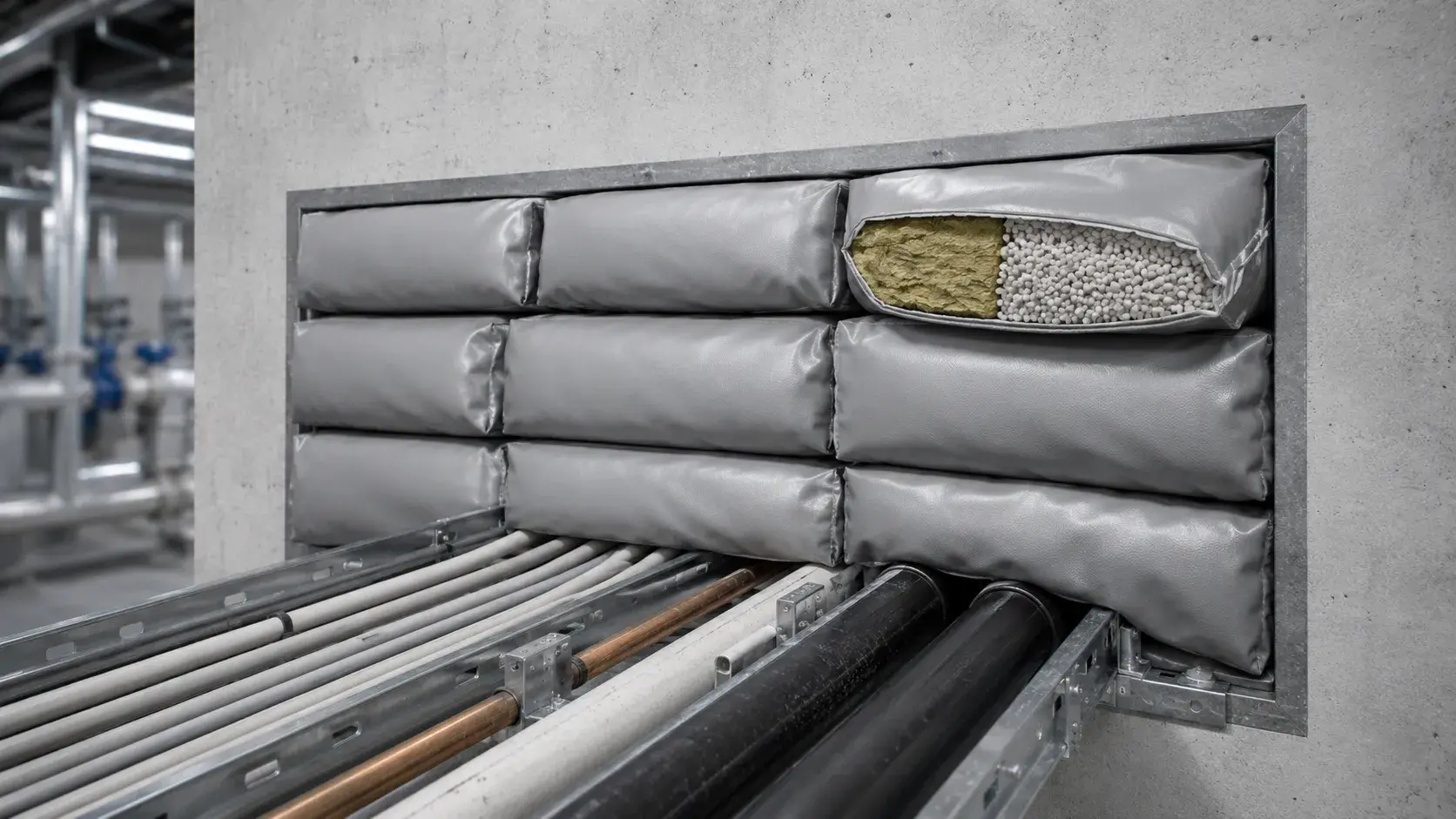

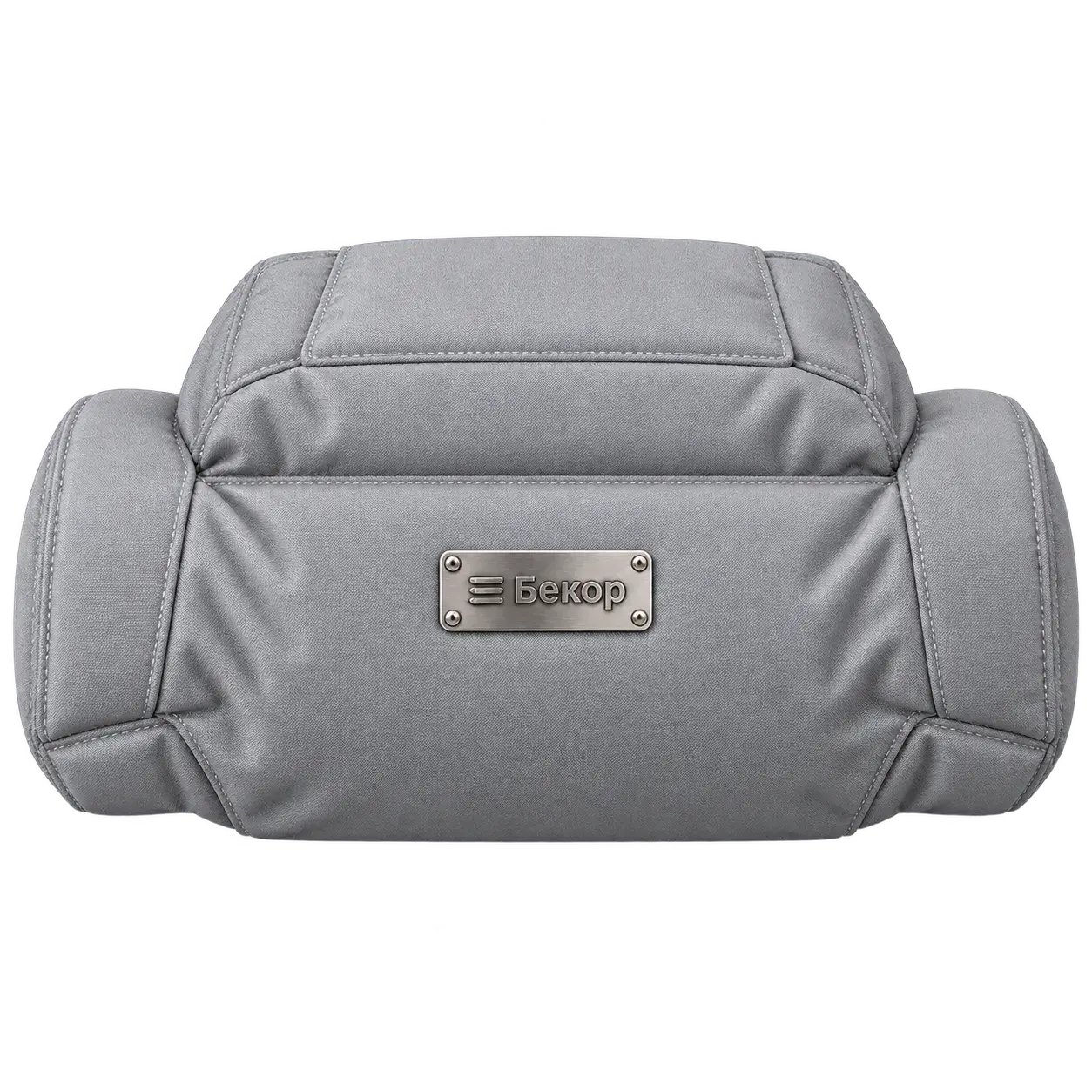

Сочетание вермикулитного состава и минерального волокна.

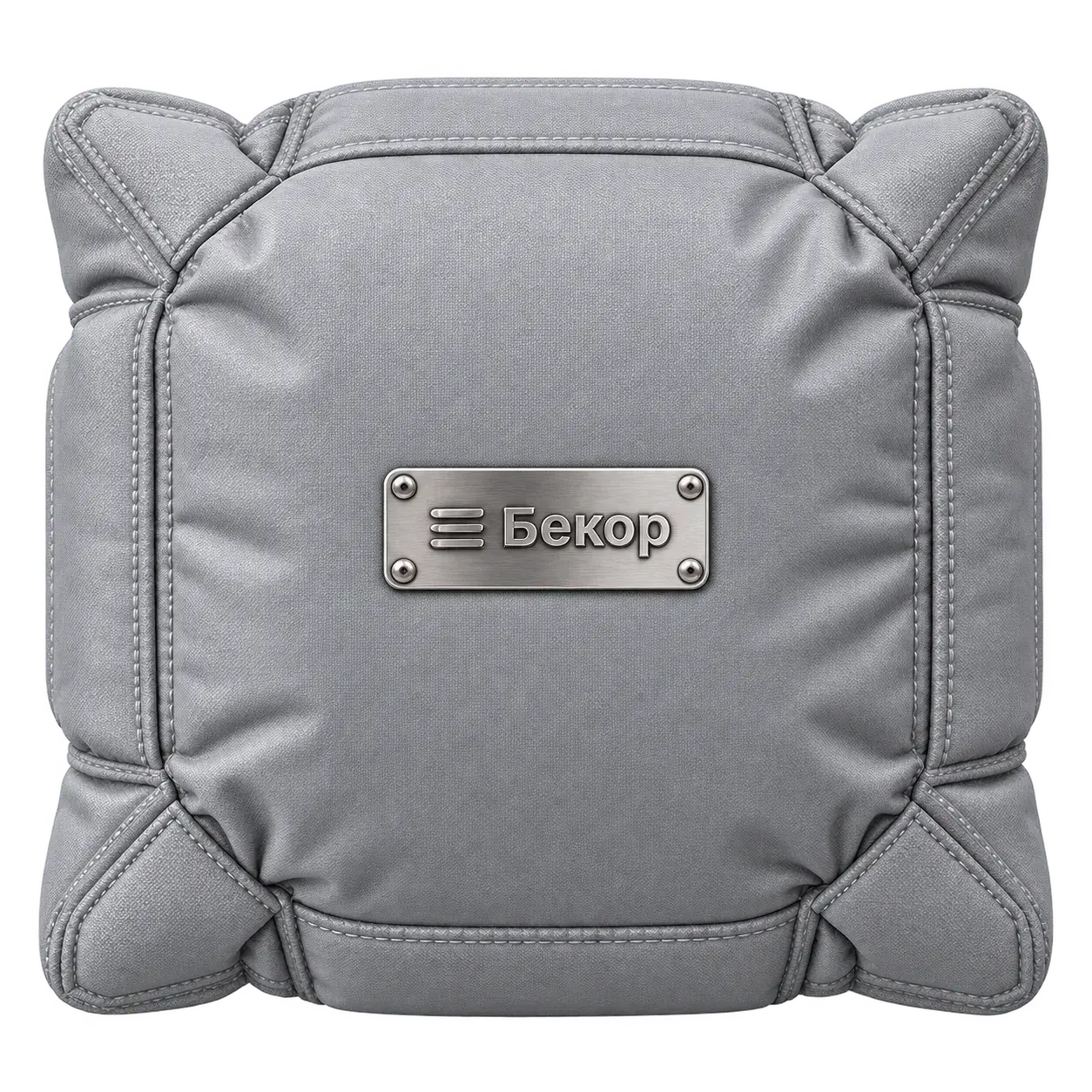

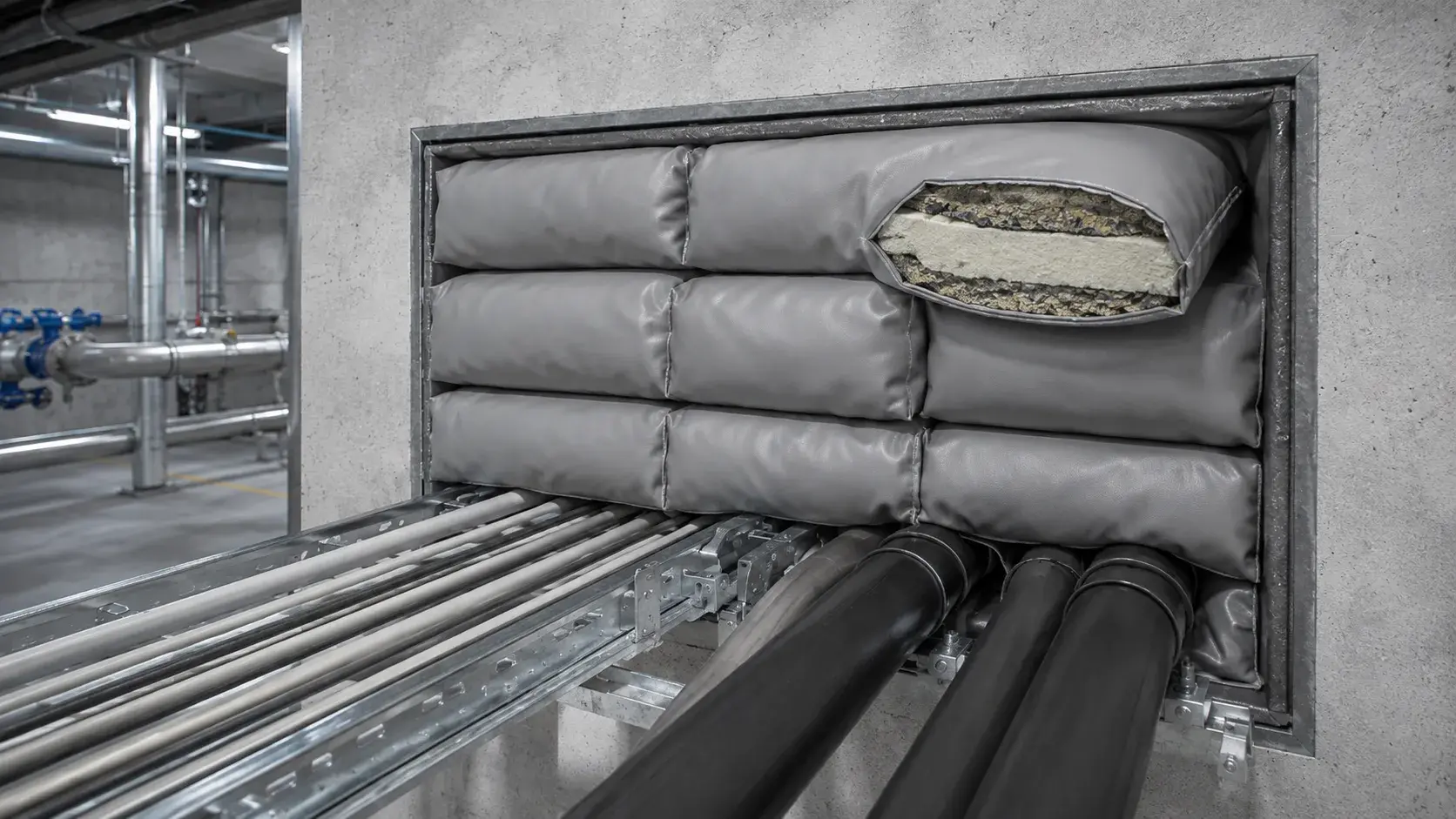

Комбинированный наполнитель дополнен вспучивающимся вермикулитным составом.
Исполнения ППУ, ППВ, ППВУ и ППВУ-1 различаются наполнителем. В применении подушки рассматривают как разборное заполнение проходок вокруг коммуникаций.
Подушки укладывают вокруг кабелей, заполняя свободное пространство в проеме по проектной схеме.
Съемные элементы используют в подходящих проемах вокруг проходящих инженерных коммуникаций.
Заполнение можно разобрать при изменении состава коммуникаций, а затем восстановить после работ.
Разборная схема подходит там, где важно сохранять возможность повторного доступа к коммуникациям.
В конструкции используются термостойкие тканевые оболочки, минеральные волокна, вермикулитные и терморасширяющиеся составы. Конкретная комбинация относится к определенной серии и не должна произвольно заменяться при монтаже.
Термостойкая ткань формирует наружную оболочку подушки.
Негорючий волокнистый наполнитель для теплоизоляции и заполнения объема.
Минеральный наполнитель, применяемый в высокотемпературных сериях.
При нагреве дополнительный состав увеличивается в объеме и участвует в уплотнении проходки.
Примеры применения в кабельных и технологических проходках.
Оставьте заявку – персональный менеджер свяжется с вами в течение 30 минут в рабочее время. Подберём материалы, рассчитаем стоимость партии, согласуем сроки производства.
Для противопожарных подушек ППУ и ППВ указаны ТУ 5767-006-01171705-2022. Отдельный скан документа на подушки в открытом разделе не размещен; комплект документов на конкретную серию можно запросить у менеджера.
В подборке собраны проекты по заполнению кабельных проходок и другим задачам пассивной огнезащиты, где используются съемные термостойкие элементы.
Противопожарные подушки для уплотнения в кабельной проходке в Великом Новгороде
Противопожарные подушки для уплотнения кабельной проходки силового кабеля в Великом Новгороде. Подробнее о проекте
Огнеупорные прокладки с наполнителем для пожарной безопасности в коробах панели управления конвейера
Огнезащитные уплотнительные элементы для коробов панели управления конвейера в Москве. Подробнее о проекте
Противопожарные чехлы для батарей электробусов для автобусного завода
Противопожарные чехлы для литий-ионных аккумуляторных батарей электробусов. Подробнее о проекте
